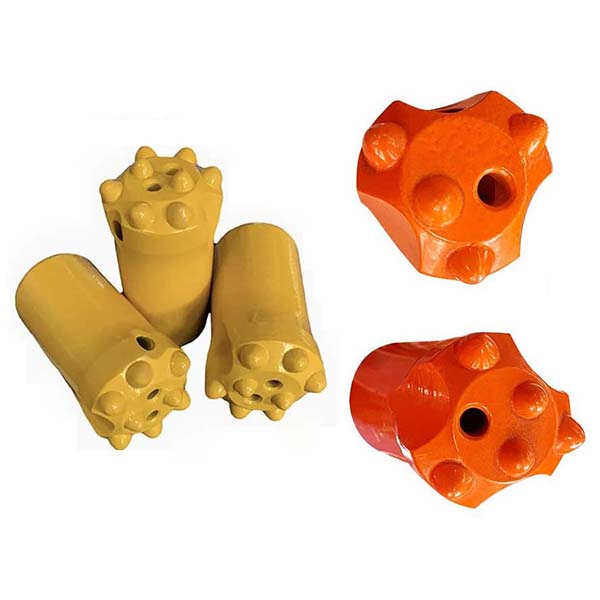

מקדח כפתורי מחודד לכלי קידוח סלעים עם פטיש עליון

מקדח הכפתור המחודד הוא כלי קידוח רב-תכליתי הנמצא בשימוש נרחב ביישומים שונים בתעשיות שונות. הוא תוכנן במיוחד לקידוח יעיל בתצורות סלע קשות ובעלות שחיקה גבוהה.

תיאור
פרמטרים טכניים

תיאור

סקירה כללית על מקדח כפתורי מחודד

מקדח כפתורי מחודד זה משמש בדרך כלל עם מקדחות פנאומטיות המותקנות על מסילה, והוא מיועד ליישומים קלים.

מפרט טכני של מקדח הכפתור המחודד

חומר הראש:כפתורי טונגסטן קרביד משובצים
חומר גוף המקדח:סגסוגת פלדה בעלת חוזק גבוה
קוטר המקדח:32 מ"מ, 35 מ"מ, 38 מ"מ, 40 מ"מ, 41 מ"מ ו-42 מ"מ
כפתורי מדידה:3×9 מ"מ, 5×9 מ"מ, 6×7 מ"מ וכו'
כפתורי מרכז:1×8 מ"מ, 1×9 מ"מ, 2×7 מ"מ וכו'
שיפוע חור:7 מעלות, 11 מעלות ו-12 מעלות
זווית כפתור המד:40 מעלות
משקל:נע בין 0.3 ק"ג ל-0.5 ק"ג

פרמטרים טכניים

מקדח כפתורי מתחדד לכלי קידוח סלעים עם פטיש עליון
מקדח מחודד、כפתור	D		כפתורים (מס' x גודל, מ"מ)		זווית כפתור	קונוס	מספר הזמנה	משקל, ק"ג
מקדח מחודד、כפתור	מ"מ	אינץ'	מדידה	מרכז	זווית כפתור	קונוס	מספר הזמנה	משקל, ק"ג
כפתור	38	1 1/2	3 x 9	1 x 8	40 מעלות	7 מעלות	B142-3804-2764	0.3
	40	1 9/16	3 x 9	1 x 8			B142-4004-2764	0.4
	42	1 5/8	3 x 9	1 x 9			B142-4204-2764	0.4
כפתור	38	1 1/2	3 x 9	2 x 8	40 מעלות	12 מעלות	B142-3805-2264	0.3
	40	1 9/16	3 x 9	2 x 8		7 מעלות	B142-4005-2764	0.4
	42	1 5/8	3 x 9	2 x 9		7 מעלות	B142-4205-2764	0.5
כפתור	38	1 1/2	5 x 9	2 x 7	40 מעלות	12 מעלות	B141-3807-2204	0.4
	41	1 9/16	5 x 9	2 x 8		11 מעלות	B141-4107-2104	0.4
	42	1 5/8	5 x 9	2 x 8		12 מעלות	B141-4207-2204	0.4
כפתור	32	1 1/4	6 x 7	2 x 7	40 מעלות	12 מעלות	B141-3208-2264	0.3
	35	1 3/8	6 x 8	2 x 7		12 מעלות	B141-3508-2264	0.3
	38	1 1/2	6 x 9	2 x 7		7 מעלות	B141-3808-2764	0.4
	40	1 9/16	6 x 9	2 x 8		7 מעלות	B141-4008-2764	0.4
	41	1 5/8	6 x 9	2 x 8		7 מעלות	B141-4108-2764	0.4
	42	1 21/32	6 x 9	2 x 8		7 מעלות	B141-4208-2764	0.5
