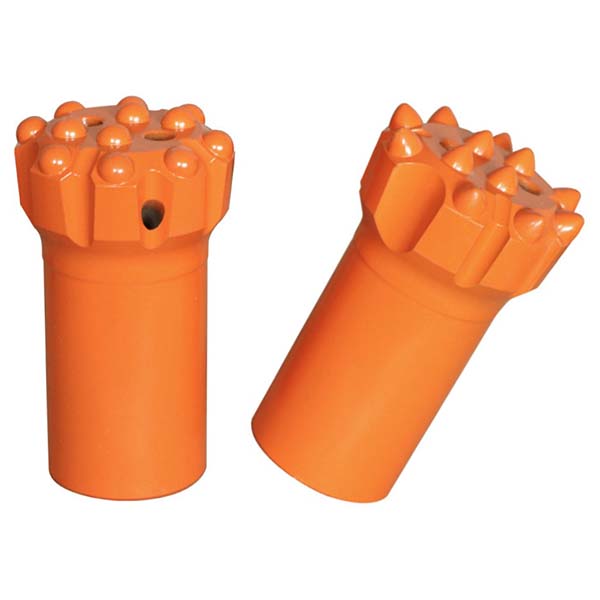

מקדח T51 עם מרכז שקוע וכפתור נסיגה לכרייה תת-קרקעית

מקדח הכפתור T51 משמש לקידוח חורים ארוכים תת-קרקעיים במכרות. הוא מותקן בעיקר על מתקני קידוח הידראוליים מלאים ומתאים לכרייה תת-קרקעית, לקידוח חורים לפיצוץ ארוכים ולפעולות קידוח חורים לתמיכת מחצבות.

תיאור
פרמטרים טכניים

תיאור

תכונות מקדח הכפתור המושחל T51

מקדח הכפתור המושחל T51 תוכנן במיוחד לקידוח במהירות גבוהה דרך תצורות סלע עפרות קשות, תוך הפחתת בלאי המקדח.
הקצה הקדמי של מקדח הכפתור הכדורי הנסוג המושחל T51 צר יותר, מה שמשפר את יעילות השטיפה בסלע רך או בחצץ ומפחית באופן משמעותי את הסיכון שהמקדח ייתקע.

מפרט טכני של מקדחי הכפתור מסדרת T51 עם הברגה

מקדח כפתור שטוח עם הברגה T51.
מקדח כפתור מרכזי נשלף עם הברגה T51.
מקדח כפתור נשלף עם הברגה T51.
מקדח כפתורי נשלף עם מרכז שקוע מסדרת T51.

מידע טכני על מקדח הכפתור

הברגה לחיבור:T51
חומר הראש:קרביד טונגסטן
חומר גוף המקדח:פלדת סגסוגת בעלת חוזק גבוה
חריצים לפינוי שבבים:מפוזרים לאורך המקדח לפינוי שבבים וקירור
עיצוב הראש:צורת כפתור כדורית
קוטר:89 מ"מ
זוויות הכפתור בקצוות:35 מעלות ו-40 מעלות
כפתורים בקצוות:8×12 מ"מ ו-9×12 מ"מ
כפתורים מרכזיים:6×11 מ"מ ו-7×11 מ"מ
משקל:נע בין 3.8 ק"ג ל-5.3 ק"ג
תהליך ייצור הראש:טכנולוגיית שיבוץ בלחיצה חמה
תהליכי ייצור נוספים:טיפול תרמי מלא בקרבורציה, טיפול בתדר גבוה ותהליך פוספטיזציה

פרמטרים טכניים

קצה T51 עם מרכז שקוע לכפתור נסיגה לכרייה תת-קרקעית
מקדח הברגה, כפתור	D (מ"מ)	D (אינץ')	מדידת כפתורים	מרכז הכפתורים	זווית כפתור	חוט	מספר הזמנה	משקל (ק"ג)
כפתור	89	3 1/2	9 x 12 מ"מ	6 x 11 מ"מ	35 מעלות	T51	B173-8915-7805	5.3
כפתור, מרכז שקוע	89	3 1/2	8 x 12 מ"מ	6 x 11 מ"מ	35 מעלות	T51	B175-8914-7805	4.8
כפתור, שטוח, נפתח	89	3 1/2	9 x 12 מ"מ	6 x 11 מ"מ	35 מעלות	T51	B174-8915-7805	4.9
כפתור, מרכז שקוע, נשלף	89	3 1/2	8 x 12 מ"מ	6 x 11 מ"מ	35 מעלות	T51	B176-8914-7805	4.0
כפתור, מרכז שקוע, נשלף	89	3 1/2	8 x 12 מ"מ	7 x 11 מ"מ	40 מעלות	T51	B176-8915-7804	3.8
