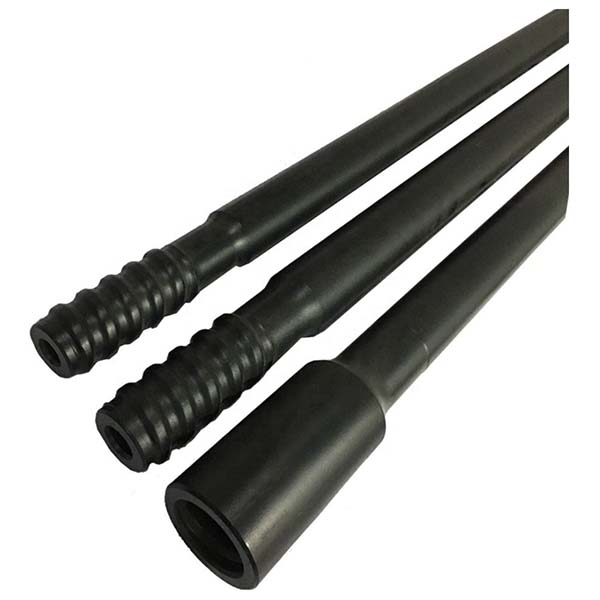

מוט הארכה T38 לכלי קידוח בכרייה תת-קרקעית

ההברגה הטרפזית T38, שעובדה במכונות CNC מדויקות, תוכננה במיוחד ליישומים תחת עומסים גבוהים. ההברגה הטרפזית של מוט ההארכה T38 מספקת שטח מגע גדול יותר, מה שמאפשר העברת כוח מעולה.

תיאור
פרמטרים טכניים

תיאור

סקירה כללית על סדרת מוטות הארכה T38

סדרה זו של מוטות הארכה היא עגולה עם מפרט הברגה T38, והיא זמינה בשלושה סוגים שונים: מוט הארכה עם הברגה זכרית T38 להברגה זכרית T38, מוט הארכה עם הברגה נקבית T38 להברגה זכרית T38, וצינור מנחה עם הברגה T38.

מפרט מוטות הארכה T38

הברגה זכרית (הברגה חיצונית) T38 עגולה 39 להברגה זכרית (הברגה חיצונית) T38.
הברגה נקבה (הברגה פנימית) T38 עגולה 39 להברגה זכר (הברגה חיצונית) T38.
צינור מנחה: הברגה נקבה (הברגה פנימית) T38 עגול 56 להברגה זכר (הברגה חיצונית) T38.

מידע טכני

אורך:זמין באורכים 1220 מ"מ, 1525 מ"מ ו-1830 מ"מ.
משקל:נע בין 10.0 ק"ג ל-17.4 ק"ג; מידע מפורט מופיע בטבלה.
חומר:פלדת מבנה מסגסוגת בעלת חוזק גבוה, 23CrNi3Mo.
תהליך ייצור:תהליך חישול, תהליך קרבורציה מלא, טיפול בתדר גבוה ותהליך פוספטיזציה.

פרמטרים טכניים

מוט הארכה T38 לכלי קידוח לכרייה תת-קרקעית
מוט הארכה	L (מ"מ)	L (רגל)	D (מ"מ)	D (אינץ')	הברגה	מספר הזמנה	משקל (ק"ג)
T38-עגול39-T38	1220	4	39	1 1/2	T38	280-3912-7676	10.0
	1525	5	39	1 1/2	T38	280-3915-7676	12.4
	1830	6	39	1 1/2	T38	280-3918-7676	14.9
T38-עגול39-T38 מוט MF	915	3	39	1 1/2	T38	290-3909-7676	8.3
	1220	4	39	1 1/2	T38	290-3912-7676	10.9
	1525	5	39	1 1/2	T38	290-3915-7676	13.3
	1830	6	39	1 1/2	T38	290-3918-7676	15.8
T38-עגול56-T38 צינור מנחה	1220	4	56	2 1/8	T38	200-5612-7676	12.6
	1525	5	56	2 1/8	T38	200-5615-7676	14.0
	1830	6	56	2 1/8	T38	200-5618-7676	17.4
