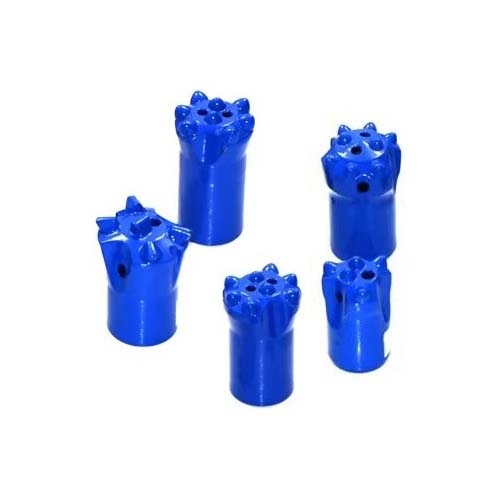

מקדח כפתור עם הברגה ST68

מקדח כפתורי עם הברגה ST68 לקידוחי כרייה תת-קרקעיים

כל מקדחי הכפתור תוכננו באמצעות טכנולוגיית תכנון והנדסה בסיוע מחשב תלת-ממדי, ועברו עיבוד מדויק באמצעות ציוד CNC וכן מספר טיפולי חום.

תיאור
פרמטרים טכניים

תיאור

סקירה כללית על מקדח הכפתור ST68

ST מייצג בדרך כלל את המונח "super taper" (קוני-על) או מציין הברגה לעומסים כבדים, בעוד 68 מתייחס לגודל החיבור הגדול. מקדח הכפתור ST68 יכול להעביר באופן אמין את אנרגיית ההשפעה והמומנט המשמעותיים הנוצרים על ידי מתקני הקידוח אל הסלע.

מפרט טכני של מקדח הכפתור ST68

מקדח כפתור שטוח עם הברגה ST68.
מקדח כפתור נשלף עם הברגה ST68.

פרמטרים טכניים של מקדח הכפתור המושחל ST68

הברגה לחיבור:ST68
חומר הראש:קרביד טונגסטן
חומר גוף המקדח:פלדת סגסוגת בעלת חוזק גבוה
חריצי שטיפה:מפוזרים לאורך ראש המקדח להסרת שבבים וקירור
עיצוב הראש:צורת כפתור בליסטי
קוטר:102 מ"מ ו-115 מ"מ
זווית כפתור המד:35 מעלות
כפתורי מד:8 x 13 מ"מ, 8 x 14 מ"מ ו-10 x 12 מ"מ
כפתורים קדמיים:6 x 13 מ"מ ו-8 x 12 מ"מ
משקל:נע בין 5.5 ק"ג ל-7.0 ק"ג
תהליך ייצור הראש:טכנולוגיית שיבוץ בהיתוך חם
תהליכי ייצור נוספים:טיפול בחום של קרבורציה מלאה, טיפול בתדר גבוה וטיפול בפוספטציה

פרמטרים טכניים

מקדח כפתור עם הברגה ST68 לקידוחי כרייה תת-קרקעיים
מקדח הברגה, כפתור	D (מ"מ)	D (אינץ')	מדידת כפתורים	מרכז הכפתורים	זווית כפתור	חוט	מספר הזמנה	משקל (ק"ג)
כפתור	102	4	8 x 13 מ"מ	6 x 13 מ"מ	35 מעלות	ST68	B173-0214-2B05	5.5
כפתור	115	4 1/2	8 x 14 מ"מ	6 x 13 מ"מ	35 מעלות	ST68	B173-1514-2B05	5.8
כפתור, מרכז שקוע, חזרה	102	4	8 x 13 מ"מ	6 x 13 מ"מ	35 מעלות	ST68	B174-0214-2B05	5.5
כפתור, מרכז שקוע, חזרה	115	4 1/2	10 x 12 מ"מ	8 x 12 מ"מ	35 מעלות	ST68	B174-1518-2B05	7.0
