מקדח צולב עם כפתורים R32 ושרוול חיבור לקידוח מנהרות

Name: מקדח צולב עם כפתורים R32 ושרוול חיבור לקידוח מנהרות
Brand: beentools

סדרה זו של מקדחי צלב עם כפתורים R32 ושרוולי חיבור משמשת בעיקר לעבודות קידוח עם פטיש עליון, בדרך כלל בשילוב עם מקדחות סלע הידראוליות. מקדחי הפטיש העליון מחוברים למוט הקידוח באמצעות הברגות לביצוע עבודות הקידוח.

צור קשר

תיאור

סקירת המוצר

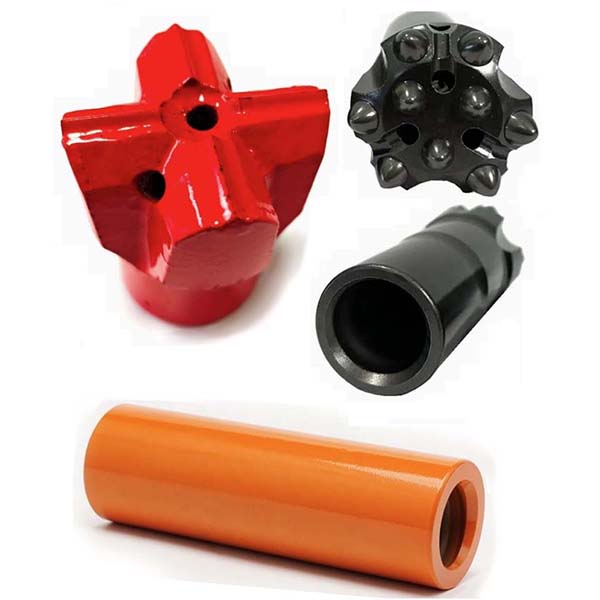

דף זה מציג בעיקר את מקדח הכפתור המושחל R32, מקדח הצלב המושחל R32 ושרוול הצימוד, הנמצאים בשימוש נרחב בכלי קידוח ג'מבו למנהרות.

מפרט טכני של מקדח הכפתור עם הברגה R32

הברגה לחיבור:R32
חומר הראש:קרביד טונגסטן
חומר גוף המקדח:פלדת סגסוגת בעלת חוזק גבוה
חריצי שטיפה:מפוזרים לאורך המקדח להסרת שבבים וקירור
עיצוב הראש:כפתורים כדוריים
קוטר:43 מ"מ, 45 מ"מ, 51 מ"מ וכו'
זווית כפתור המד:30 מעלות ו-35 מעלות
כפתורי מד:5 x 10 מ"מ, 6 x 10 מ"מ, וכו'
כפתורים מרכזיים:2 x 9 מ"מ, 2 x 10 מ"מ, וכו'
משקל:0.6 ק"ג עד 1.0 ק"ג
תהליך ייצור הראש:טכניקת הרכבה בחום
תהליכי ייצור נוספים:טיפול בחום לקרבורציה מלאה, טיפול בתדר גבוה וטיפול בפוספטציה

מפרט טכני של מקדח צלב הברגה R32

הברגה לחיבור:R32
חומר הראש:כפתורי טונגסטן קרביד משובצים
חומר גוף המקדח:פלדת סגסוגת בעלת חוזק גבוה
חריצי שטיפה:מפוזרים לאורך המקדח להסרת פסולת חיתוך ונוזלים, חומר קירור
עיצוב הראש:סוג צלב
HxT:12 x 8 מ"מ, 16 x 10 מ"מ
קוטר:43 מ"מ, 51 מ"מ, וכו'
משקל:0.8 ק"ג עד 1.1 ק"ג

מפרט טכני של שרוול הצימוד

סוג:עצירה אמצעית
חיבור הברגה:T38 ו-R38
אורך:170 מ"מ ו-190 מ"מ
קוטר:55 מ"מ
חומר:פלדת סגסוגת מחושלת בעלת חוזק גבוה
תהליך ייצור:טיפול תרמי מלא של קרבורציה
משקל:1.8 ק"ג ו-2.0 ק"ג

ביט כפתור

מקדח כפתור עם הברגה R32
מקדח הברגה, כפתור	D (מ"מ)	D (אינץ')	מדידת כפתורים	מרכז הכפתורים	זווית כפתור	חוט	מספר הזמנה	משקל (ק"ג)
כפתור	43	1 11/16	5 x 10 מ"מ	2 x 9 מ"מ	30 מעלות	R32	B173-4307-5403	0.6
	45	1 3/4	5 x 11 מ"מ	2 x 9 מ"מ	30 מעלות	R32	B173-4507-5403	0.7
	48	1 7/8	5 x 11 מ"מ	2 x 9 מ"מ	35 מעלות	R32	B173-4807-5405	0.8
	51	2	5 x 11 מ"מ	2 x 10 מ"מ	35 מעלות	R32	B173-5107-5405	1.2
	45	1 3/4	5 x 11 מ"מ	2 x 9 מ"מ	30 מעלות	R32	B173-4507-5463	0.7
	48	1 7/8	5 x 11 מ"מ	2 x 9 מ"מ	35 מעלות	R32	B173-4807-5465	0.8
	51	2	5 x 11 מ"מ	2 x 10 מ"מ	35 מעלות	R32	B173-5107-5465	1.2
כפתור	45	1 3/4	6 x 10 מ"מ	2 x 9 מ"מ	35 מעלות	R32	B173-4508-5405	0.7
	48	1 7/8	6 x 10 מ"מ	2 x 9 מ"מ	40 מעלות	R32	B173-4808-5404	0.8
	51	2	6 x 11 מ"מ	2 x 10 מ"מ	40 מעלות	R32	B173-5108-5404	1.2
כפתור	43	1 11/16	6 x 10 מ"מ	3 x 8 מ"מ	30 מעלות	R32	B173-4309-5403	0.6
	45	1 3/4	6 x 10 מ"מ	3 x 9 מ"מ	30 מעלות	R32	B173-4509-5403	0.7
	48	1 7/8	6 x 10 מ"מ	3 x 9 מ"מ	35 מעלות	R32	B173-4809-5405	0.8
	51	2	6 x 11 מ"מ	3 x 9 מ"מ	35 מעלות	R32	B173-5109-5405	1.0
כפתור	48	1 7/8	6 x 10 מ"מ	3 x 9 מ"מ	30 מעלות	R32	B173-4809-5463	0.8
כפתור	51	2	6 x 10 מ"מ	3 x 9 מ"מ	35 מעלות	R32	B173-5109-5465	1.0

קרוס ביט

מקדח צלב עם הברגה R32
מקדח הברגה, להב	D (מ"מ)	D (אינץ')	גובה x עובי תוספת	הברגה	מספר הזמנה	משקל (ק"ג)
צלב	43	1 11/16	12 x 8 מ"מ	R32	B158-4312-5410	0.8
	45	1 3/4	12 x 8 מ"מ	R32	B158-4512-5410	0.9
	48	1 7/8	12 x 8 מ"מ	R32	B158-4812-5410	0.9
	51	2	16 x 10 מ"מ	R32	B158-5116-5410	1.1

שרוול חיבור

שרוול חיבור הברגה
שרוול צימוד	L (מ"מ)	L (אינץ')	D (מ"מ)	D (אינץ')	הברגה	מספר הזמנה	משקל (ק"ג)
עצירה אמצעית	170	6 11/16	55	2 5/32	R38	B302-5517-5656	1.8
עצירה אמצעית	190	7 1/2	55	2 5/32	T38	B302-5519-7676	2.0
