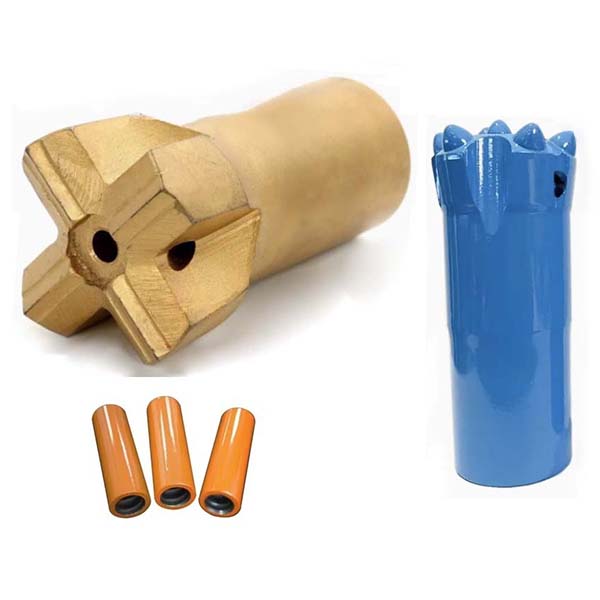

מקדח צלב ומקדח כפתור R28 לחפירה ולבניית מנהרות

Name: מקדח צלב ומקדח כפתור R28 לחפירה ולבניית מנהרות
Brand: beentools

גם מקדח הכפתור R28 וגם מקדח הצלב עשויים מפלדת סגסוגת איכותית וקרביד, המיוצרים בתהליך טיפול תרמי מלא של קרבורציה, ומציעים עמידות מצוינת בפני שחיקה, עמידות בפני קורוזיה ואורך חיים ארוך.

צור קשר

תיאור

סקירה כללית על מקדחי כפתור ומקדחי צלב עם הברגה R28

סדרה זו של מקדחי כפתור עם הברגה ומקדחי צלב R28 תוכננה במיוחד לפיצוץ בחפירת מנהרות וקידוח חורי עיגון במכרות מתכת תת-קרקעיים גדולים.

שרוול הצימוד המושחל מיוצר באמצעות עיבוד CNC.

מידע טכני על מקדח כפתור הברגה R28

חיבור הברגה:R28
חומר הראש:קרביד טונגסטן
חומר גוף המקדח:פלדת סגסוגת בעלת חוזק גבוה
חריצי שטיפה:מפוזרים לאורך המקדח להסרת שבבים וקירור
עיצוב הראש:צורת כפתור
קוטר:38 מ"מ, 41 מ"מ ו-43 מ"מ
זוויות מד:30 מעלות ו-35 מעלות
כפתורי מד:5×9 מ"מ ו-5×10 מ"מ
כפתורים מרכזיים:2×7 מ"מ ו-2×8 מ"מ
משקל:0.6 ק"ג ו-0.7 ק"ג
תהליך ייצור הראש:טכנולוגיית שיבוץ בחום
תהליכי ייצור נוספים:טיפול בחום לקרבורציה מלאה, טיפול בתדר גבוה ותהליך פוספטיזציה

פרמטרים טכניים של מקדח צלב הברגה R28

חיבור הברגה:R28
חומר הראש:שיניים משובצות מקרביד טונגסטן
חומר גוף המקדח:פלדת סגסוגת בעלת חוזק גבוה
חריצי שטיפה:מפוזרים לאורך המקדח לפינוי פסולת ונוזל קירור
עיצוב הראש:צורת צלב
גובה x רוחב:12×8 מ"מ
קוטר:38 מ"מ ו-42 מ"מ
משקל:0.5 ק"ג ו-0.6 ק"ג

מפרט טכני של שרוול הצימוד המושחל

סוג:עצירה אמצעית
חיבור הברגה:R32 ו-R38
אורך:160 מ"מ ו-170 מ"מ
קוטר:45 מ"מ ו-55 מ"מ
חומר:פלדת סגסוגת מחושלת בעלת חוזק גבוה
תהליך ייצור:טיפול תרמי מלא של קרבורציה
משקל:1.0 ק"ג ו-1.7 ק"ג

ביט כפתור

מקדח כפתור עם הברגה R28
מקדח הברגה, כפתור	D (מ"מ)	D (אינץ')	מדידת כפתורים (מס' x גודל, מ"מ)	מרכז הכפתורים (מס' x גודל, מ"מ)	זווית כפתור	חוט	מספר הזמנה	משקל (ק"ג)
כפתור	38	1 1/2	5 x 9 מ"מ	2 x 7 מ"מ	30 מעלות	R28	B173-3807-5363	0.6
	41	1 5/8	5 x 9 מ"מ	2 x 8 מ"מ	30 מעלות	R28	B173-4107-5365	0.6
	43	1 11/16	5 x 10 מ"מ	2 x 8 מ"מ	30 מעלות	R28	B173-4307-5365	0.7
	38	1 1/2	5 x 9 מ"מ	2 x 8 מ"מ	35 מעלות	R28	B173-3807-5345	0.6
	41	1 5/8	5 x 9 מ"מ	2 x 8 מ"מ	35 מעלות	R28	B173-4107-5345	0.6
	43	1 11/16	5 x 10 מ"מ	2 x 8 מ"מ	35 מעלות	R28	B173-4307-5345	0.7

קרוס ביט

מקדח צלב עם הברגה R28
מקדח הברגה, להב	D (מ"מ)	D (אינץ')	גובה x עובי תוספת	הברגה	מספר הזמנה	משקל (ק"ג)
צלב	38	1 1/2	12 x 8 מ"מ	R28	B158-3812-5310	0.5
צלב	42	1 5/8	12 x 8 מ"מ	R28	B158-4212-5310	0.6

שרוול חיבור

שרוול חיבור הברגה
שרוול צימוד	L (מ"מ)	L (אינץ')	D (מ"מ)	D (אינץ')	הברגה	מספר הזמנה	משקל (ק"ג)
עצירה אמצעית	160	6 5/16	45	1 3/4	R32	B302-4516-5454	1.0
עצירה אמצעית	170	6 3/4	55	2 5/32	R38	B302-5517-5656	1.7
