מקדחי פלדה אינטגרליים לקידוחים עם פטיש עליון

מקדחי פלדה אינטגרליים אלה מתאימים לכרייה תת-קרקעית ולפעולות קידוח בקוטר קטן, והם מיועדים לשימוש עם מקדחות סלע חשמליות בקנה מידה קטן, כגון מקדחות סלע פנאומטיות המותקנות על רגליים ומקדחות סלע ידניות.

תיאור
פרמטרים טכניים

תיאור

תכונות עיקריות של מקדחי פלדה אינטגרליים

מקדחי פלדה אינטגרליים מסייעים להפחתת אובדן אנרגיית ההשפעה, משפרים את מהירות הקידוח ואת היעילות, ומשמשים בדרך כלל לקידוח חורים בקטרים שבין 26 מ"מ ל-41 מ"מ.

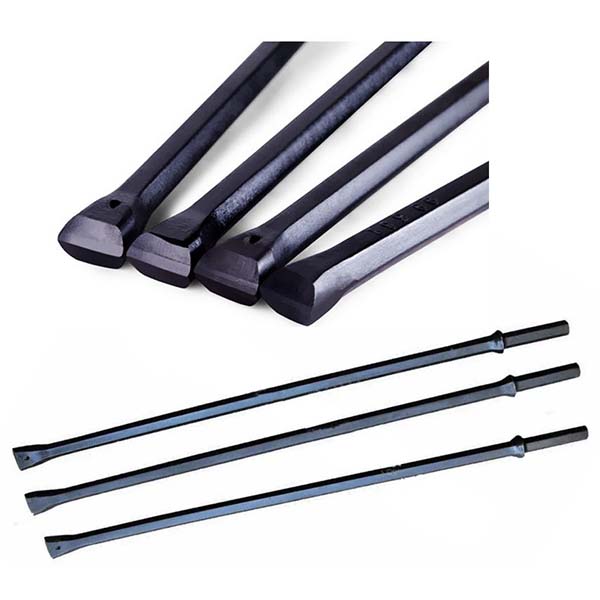

מקדח הפלדה האינטגרלי בעל מבנה באורך קבוע, עם שוק בקצה אחד וקצה מקדח בקצה השני. הוא יכול לקדוח לעומק השווה לאורכו היעיל. קצה המקדח יכול להיות מצויד במתקן יחיד בצורת אזמל מקרביד טונגסטן או בשלושה מתקנים דומים.
לקידוח חורים עמוקים, מקדחי פלדה אינטגרליים מתוכננים לשימוש בסדרה, כאשר כל מוט עוקב ארוך יותר מקודמו. על מנת למנוע את תקיעת המקדח, יש להקטין מעט את קוטר המקדח ככל שאורך המוט גדל.
מקדחי פלדה אינטגרליים מיוצרים מפלדה באיכות גבוהה, כגון 55SiMnMo ו-95CrMo, עם עיבוד וטיפול תרמי משולבים, המספקים עמידות מעולה בפני עייפות ועמידות במהלך פעולות קידוח בעלות השפעה גבוהה.

מפרט טכני

גודל השוק:משושה 22 x 108 מ"מ
קוטר הראש:26 מ"מ עד 41 מ"מ
אורך המוט:400 מ"מ עד 7200 מ"מ

יישומים

תעשיית חציבת אבן
כרייה תת-קרקעית
חפירת מנהרות

פרמטרים טכניים

מקדח פלדה אינטגרלי לקידוח עם פטיש עליון
22 מ"מ (7/8") אינטגרלי	סדרה	L (מ"מ)	L (רגל, אינץ')	D (מ"מ)	D (אינץ')	מספר הזמנה	משקל (ק"ג)
שישה צלעות 22 x 108 מ"מ	11	800	2', 7 1/2"	34	1 11/32	B216-2208-8134	2.8
		1600	5', 3"	33	1 5/16	B216-2216-8135	5.2
		2400	7', 10 1/2"	32	1 1/4	B216-2224-8132	7.7
		3200	10', 6"	31	1 7/32	B216-2232-8131	10.1
		4000	13', 1 1/2"	30	1 3/16	B216-2240-8130	12.5
		4800	15', 9"	29	1 5/32	B216-2248-8129	14.9
		5600	18', 4 1/2"	28	1 1/8	B216-2256-8128	17.3
		6400	21'	27	1 1/16	B216-2264-8127	19.7
		7200	23', 7 1/2"	26	1 1/32	B216-2272-8126	22.2
	12	400	1', 3 3/4"	41	1 9/16	B216-2204-8141	1.6
		800	2', 7 1/2"	40	1 9/16	B216-2208-8140	2.9
		1600	5', 3"	39	1 17/32	B216-2216-8139	5.3
		2400	7', 10 1/2"	38	1 1/2	B216-2224-8138	7.7
		3200	10', 6"	37	1 15/32	B216-2232-8137	10.1
		4000	13', 1 1/2"	36	1 13/32	B216-2240-8136	12.5
		4800	15', 9"	35	1 3/8	B216-2248-8135	14.9
		5600	18', 4 1/2"	34	1 11/32	B216-2256-8134	17.4
		6400	21'	33	1 5/16	B216-2264-8133	19.8
	13	800	2', 7 1/2"	33	1 5/16	B216-2208-8133	2.8
		1200	3', 11 1/4"	32	1 1/4	B216-2212-8132	4.0
		1600	5', 3"	31	1 7/32	B216-2216-8131	5.2
		2000	6', 6 3/4"	30	1 3/16	B216-2220-8130	6.4
	16	1200	3', 11 1/4"	34	1 11/32	B216-2212-8134	4.1
		1800	5', 10 7/8"	33	1 5/16	B216-2218-8133	5.8
		2400	7', 10 1/2"	32	1 1/4	B216-2224-8132	7.7
	17	1200	3', 11 1/4"	40	1 9/16	B216-2212-8140	4.1
		1600	5', 3"	39	1 17/32	B216-2216-8139	5.3
		2000	6', 6 3/4"	38	1 1/2	B216-2220-8138	6.5
