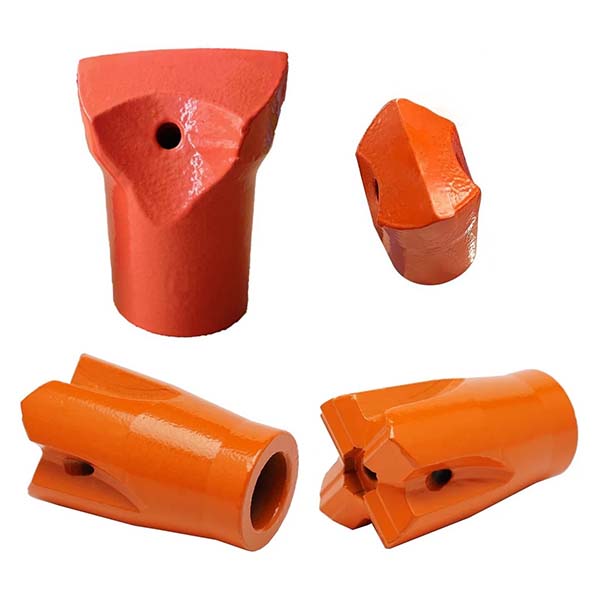

מקדח אזמל מחודד ב-12 מעלות לכלי קידוח בסלע קל

סדרת מקדחי החיתוך המשופעים הזו מתאימה למכונות קידוח סלע פנאומטיות המותקנות על מסילה, והיא מיועדת ליישומי קידוח קלים כגון קידוח חורים לעיגון במכרות וקידוח חורים לפיצוץ.

תיאור
פרמטרים טכניים

תיאור

מבנה מקדח מחודד

הראש וגוף הפלדה של מקדח קונוס מחושלים כיחידה אחת.

סוגי מקדחים

מקדח מסוג אזמל

מקדח מסוג אזמל מאפשר קידוח מדויק בסלע קשה, עם קצוות חיתוך שתוכננו לחדור את הסלע וליצור חורים בקוטר ובעומק הנדרשים.

מקדח מסוג צלב

מקדח מסוג צלב מתאים לסלע בינוני עד קשה.

מפרט טכני

הטיה:זמין ב-7 מעלות, 11 מעלות ו-12 מעלות
חומר הראש:תוספות מוטמעות מקרביד טונגסטן
חומר גוף המקדח:סגסוגת פלדה בעלת חוזק גבוה
חריצים:מסודרים בקו ישר או ספירלי לאורך מקדח המקדחה להסרת שבבים ולזרימת אוויר או מים לצורך קירור
עיצוב הראש:זמין בסגנון אזמל ובסגנון צלב
סוג החיבור:מחודד
קוטר:זמין ב-38 מ"מ, 40 מ"מ, 42 מ"מ, 45 מ"מ ו-50 מ"מ
משקל:נע בין 0.3 ק"ג ל-0.5 ק"ג

פרמטרים טכניים

מקדח אזמל מחודד ב-12 מעלות לכלי קידוח בסלע רך
מקדח מחודד、תוספת	D		תוספת H x T	קוטר	מספר הזמנה	משקל kg
מקדח מחודד、תוספת	מ"מ	אינץ'	תוספת H x T	קוטר	מספר הזמנה	משקל kg
אזמל	38	1 1/2	13 x 9 מ"מ	7 מעלות	B118-3813-2710	0.3
			15 x 10 מ"מ		B118-3815-2710	0.3
			17 x 10 מ"מ		B118-3817-2710	0.4
	40	1 9/16	13 x 9 מ"מ	7 מעלות	B118-4013-2710	0.3
			15 x 10 מ"מ		B118-4015-2710	0.4
			17 x 10 מ"מ		B118-4017-2710	0.4
	42	1 5/8	15 x 10 מ"מ	7 מעלות	B118-4215-2710	0.4
צלב	38	1 1/2	12 x 8 מ"מ	7 מעלות	B128-3812-2710	0.4
	40	1 9/16	12 x 8 מ"מ		B128-4012-2710	0.4
	42	1 5/8	12 x 8 מ"מ		B128-4212-2710	0.4
	45	1 3/4	12 x 8 מ"מ		B128-4512-5710	0.5
	50	1 31/32	12 x 10 מ"מ		B128-5012-5710	0.5
	38	1 1/2	12 x 8 מ"מ	12 מעלות	B128-3812-2210	0.4
	40	1 9/16	12 x 8 מ"מ	12 מעלות	B128-4012-2210	0.5
	38	1 1/2	12 x 8 מ"מ	11 מעלות	B128-3812-2110	0.4
	40	1 9/16	12 x 8 מ"מ	11 מעלות	B128-4012-2110	0.5
