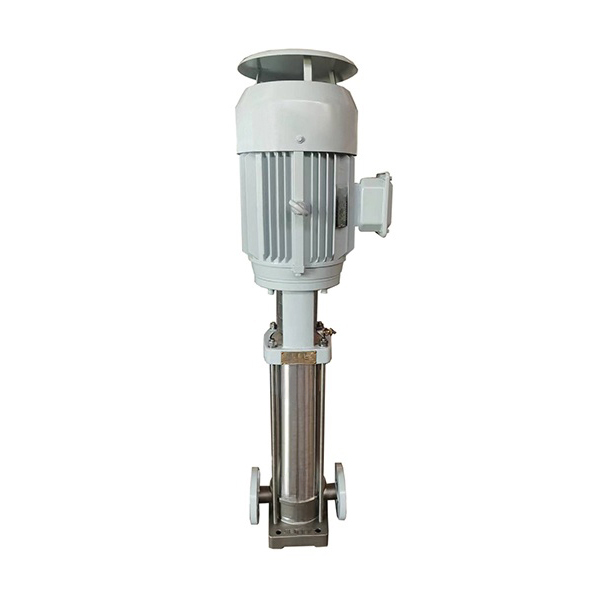

משאבה צנטריפוגלית רב-שלבית אנכית ליישומים ימיים

המשאבה הצנטריפוגלית הימית הרב-שלבית האנכית תוכננה לעמוד בדרישות של לחץ גבוה וזרימה גבוהה במערכות ימיות כגון אספקת מים לדוד, כיבוי אש, קירור, ניקוז ועוד. העיצוב הרב-שלבי והמבנה האנכי שלה הופכים אותה ליעילה במיוחד וחוסכת מקום בסביבות ימיות.

עקרון הפעולה

1. המשאבה מסתמכת על כוח צנטריפוגלי הנוצר על ידי סיבוב המדחף כדי לשאוב מים ולהאיץ אותם מחוץ לכניסת המשאבה.
2. תכנון רב-שלבי: המים עוברים דרך מספר אימפלרים, מה שמאפשר האצה ולחץ הדרגתיים, ובסופו של דבר משיג גובה ראש גבוה ולחץ מים גבוה.
3. מתאים במיוחד לאספקת מים לדודים, כיבוי אש ומערכות קירור.

פרמטרים טכניים

1. קצב זרימת המשאבה: 6, 8, 9, 10, 12 מ"ק/שעה (משתנה לפי הדגם)

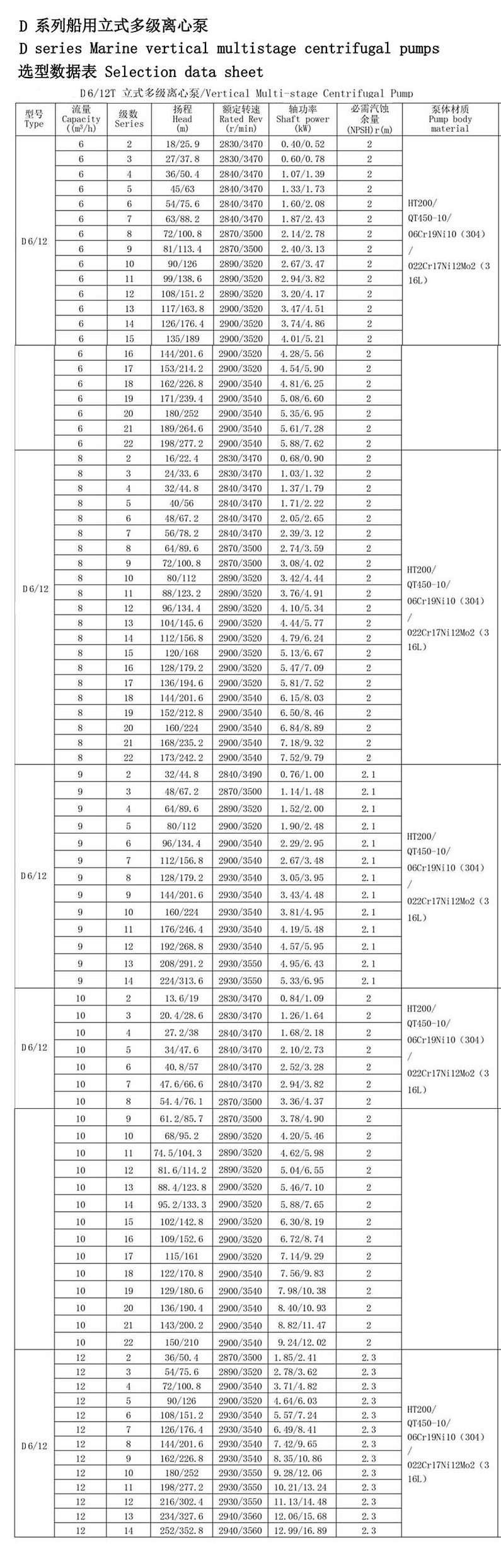

2. טווח שלבים: 2 עד 14 (ראה טבלה למטה לערכים ספציפיים)
3. טווח גבהים: 18 עד 352.8 מטר (ראה טבלה למטה לערכים ספציפיים)
4. חומרים עיקריים: ברזל יצוק או נירוסטה לעמידות מעולה בפני קורוזיה במי ים
5. אימפלר: תהליך חיתוך נירוסטה לזרימה חלקה ויעילות גבוהה
6. אטם: אטם מכני עמיד בפני שחיקה להפעלה ארוכת טווח וללא נזילות

תכונות עיקריות

1. מבנה אנכי:חוסך מקום, מתאים לסביבות צרות על ספינות, התקנה גמישה, תופס שטח קטן.
2. תכנון רב-שלבי:אימפלרים מרובים מגבירים את הלחץ והעומק ליישומים תובעניים.
3. יעילות אנרגטית:עיצוב אופטימלי של האימפלר וגוף המשאבה משפר את היעילות ומפחית את צריכת האנרגיה.
4. אמין:פעולה יציבה בתנאי טמפרטורה גבוהה, לחות גבוהה, רוח וגלים.
5. פעולה חלקה ורעש נמוך:מבטיח פעולה שקטה ורעידות מינימליות.
6. התקנה ותחזוקה קלות:עיצוב קומפקטי מקל על ההתקנה והתחזוקה.
7. עמיד:חומרים עמידים בפני קורוזיה מאריכים את חיי המשאבה בסביבות של מי ים.

תחומי יישום עיקריים

1. מערכת אספקת מים לספינות:אספקת מים ביתית ותעשייתית לצוות ולציוד.
2. מערכת כיבוי אש בספינות:מספקת מים בלחץ גבוה לכיבוי אש ולחילוץ במקרי חירום.
3. מערכת ניקוז הספינה:פינוי מהיר של הצטברות מים למען בטיחות ויציבות.
4. מערכת קירור הספינה:קירור ציוד ומנועים למניעת התחממות יתר.
5. משאבת הזנת דוד:מספקת מים לדודים בתנאי לחץ גבוה.
6. מערכת מים זורמים ימית:מספקת מים לקירור מנועים וציוד, לרוב באמצעות מי ים.
7. מערכת המים הביתית של הספינה:מים לשתייה, רחצה ותברואה עבור הצוות, תוך שמירה על סטנדרטים היגייניים.
8. מערכת לטיפול במי נטל:מטפלת במי נטל בהתאם לדרישות הסביבתיות.
9. הסרת מי ביוב:מסלקת מי ביוב שהצטברו למען בטיחות הספינה.

נקודות בחירה

1. דרישות לחץ וזרימה:בחר את הראש והזרימה המתאימים לדרישות הספינה והבטח פעולה יעילה.
2. בחירת חומרים:השתמש בחומרים עמידים בפני קורוזיה כגון נירוסטה או ברזל יצוק, כדי להבטיח עמידות ארוכת טווח במי ים.
3. תחזוקה ותיקון משאבות:בחרו בעיצובים קלים לתחזוקה, המפחיתים את מורכבות התפעול, ממזערים תקלות ומאריכים את חיי הציוד.
