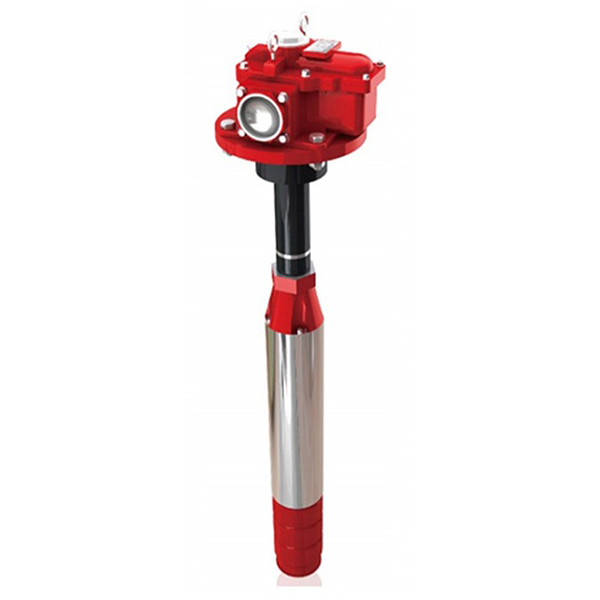

משאבת דלק צוללת להעברת נפט בתחנות דלק

משאבות דלק צוללות בעלות זרימה גבוהה מסוגלות לספק 3 כ"ס ו-5 כ"ס בתדרים של 50 הרץ או 60 הרץ, וביצועי ההפעלה שלהן מדגימים את היתרונות של יעילות גבוהה, אמינות ורעש נמוך.
עקרון העבודה של משאבות דלק טבולות מבוסס על העיצוב הייחודי שלהן: מנוע המשאבה וגלגל המשאבה הם יחידה אחת, הפועלת בתוך הנוזל. עם מנוע חיצוני מסורתי ועיצוב פיר ארוך שונה, מנוע משאבת תדלוק טבולה טבול ישירות בנוזל, מה שלא רק פותר ביעילות את בעיית פיזור החום של המנוע, אלא גם מונע את העבודה המסורתית של המנוע בעת התנודה ואובדן האנרגיה. השילוב ההדוק בין המנוע לגלגל המשאבה גורם למשאבה לפעול בצורה חלקה יותר והרעש מופחת משמעותית.

מנוע המשאבה מאמץ את טכנולוגיית "המנוע הצולל", שבה הסטטור והרוטור של המנוע נמצאים בין שכבה בעובי של נייר A4 בערך, והנוזל זורם במהירות דרך הפער, כדי להשיג שתי תוצאות עיקריות:

1. פונקציית קירור: הנוזל זורם דרך הרווח בתוך המנוע, מקרר את המנוע ביעילות, מונע נזק למנוע עקב התחממות יתר ומאריך את חיי המנוע.
2. פונקציית שימון: הנוזל זורם דרך הפער בין הסטטור לרוטור, ומשמש לשימון המסבים, כדי להבטיח פעולה חלקה של המנוע והמסבים, להפחית את החיכוך והבלאי, ולשפר עוד יותר את אמינות המשאבה.

תכנון זה מקנה למשאבת התדלוק הצוללת שיעור תקלות נמוך, כמעט ללא צורך בתחזוקה, ואורך חיים תפעולי ארוך.

תכונות משאבת הדלק הצוללת:

1. מגדש טורבו ומנוע בעל יעילות גבוהה: אימוץ טכנולוגיית מגדש טורבו ועיצוב מנוע אמין מבטיחים את היעילות ומהירות אספקת השמן. באמצעות מגדש טורבו, המשאבה מסוגלת לספק קצב זרימה ולחץ תפוקה גבוהים יותר כדי לענות על הדרישה לאספקת שמן בזרימה גבוהה.
2. ביצועים יעילים ויציבים: המשאבה מופעלת על ידי ספק כוח תלת-פאזי, עם שיעור תקלות נמוך במהלך הפעולה, ביצועים יציבים ואמינים. המשאבה תוכננה להיות תואמת למגוון דרישות מתח, להתאים לסביבות עבודה שונות, ולהיות מסוגלת לפעול לאורך זמן במגוון מוצרי נפט ותנאים.
3. תכנון תחזוקה נוח: נוחות התחזוקה נלקחת בחשבון במלואה בתכנון, ומבנה המשאבה מפשט את תהליך התחזוקה, מקצר את זמן התיקון ומשפר את היעילות והזמינות הכוללת של המערכת.
4. זרימה גבוהה ולחץ גבוה: המשאבה מתאימה במיוחד למקרים הדורשים העברת זרימה גבוהה, קצב הזרימה המרבי יכול להגיע ל-1000 ליטר/דקה, יכולה להעביר שמן ביעילות, ובעלת יכולת תפוקה בלחץ גבוה, כדי להבטיח שהשמן יוכל להיות מועבר למרחקים ארוכים וביציבות.
5. תכנון מנוע עמיד: המנוע מאמץ עיצוב של מיסב פחמן ומארז נירוסטה, המשפר את אמינות המנוע ומבטיח פעולה יציבה של המשאבה לאורך זמן. מאפייני חומר המיסב הפחמני והמעטפת הנירוסטה מאפשרים למנוע לשמור על ביצועים טובים גם בסביבות קשות.

דרישות חשמל:

• סוג אספקת החשמל: השתמש בחשמל תלת-פאזי.
• טווח מתח:
  208-230V AC
  460 וולט AC
  575 וולט AC
• סיווג הספק:
  3 כוחות סוס
  5 כוחות סוס

מפרט מנוע משאבת דלק טבולה בזרימה גבוהה:

• מהירות קבועה: 2900 סל"ד (rpm) עם מבנה טורבו להפעלה יציבה בסל"ד גבוה והגנה תרמית.
• מפרט משאבה 3 כוחות סוס:
  לחץ עבודה: 36 psi
  קצב זרימה מרבי: 600 ליטר לדקה
  לחץ יציאה: 276 kPa
• מפרט משאבה 5 כוחות סוס:
  לחץ עבודה: 42 psi
  קצב זרימה מרבי: 1000 ליטר לדקה
  לחץ יציאה: 276 kPa

משאבת דלק טבולה תחומי יישום:

1. תחנת דלק: בשימוש נרחב בתחנות דלק לאספקה מהירה ויציבה של נפט, המסוגלת לענות על צרכי זרימה גבוהה ולחץ גבוה.
2. אחסון והובלת נפט: מתאים לאחסון והובלת נפט, כמו גם להובלת נפט בלחץ במכליות, צינורות וציוד אחר.
3. תעשייה וחקלאות: מתאים לכל סוגי התעשייה והחקלאות הזקוקים להובלת נפט בזרימה גדולה, כגון אספקת דלק, מערכת השקיה ומערכת אספקת נפט לציוד.
4. תעשייה פטרוכימית: בתעשייה הפטרוכימית, משאבות תדלוק צוללות יכולות לשמש גם למגוון הובלות נוזלים פטרוכימיים, במיוחד לדרישות של משימות הובלה בזרימה גבוהה ולחץ גבוה.
