דיסקית קפיץ גלי עם מרווח סיבוב יחיד

דיסקית קפיץ גל עם מרווח סיבוב יחיד מסדרת KBK

החומרים המשמשים לייצור מכונות כביסה קפיציות גל פתוחות חד-שכבתיות כוללים פלדת פחמן, פלדת אל-חלד, סגסוגת נחושת וכו'. חומרים אלה בעלי עמידות טובה בפני קורוזיה וחוזק מכני.

צור קשר
תיאור

דיסקיות קפיציות גלגל חד-שכבתיות עם קצוות פתוחיםהן רכיבים מכניים יעילים ביותר, בעלי עיצוב ייחודי עם קצה פתוח, שכבה אחת וגל רב (≥3). המעגל אינו סגור, והפתחים ממוקמים בנקודות השיא או השפל של הגלים, מה שמספק נוחות התקנה וגמישות עיצובית.

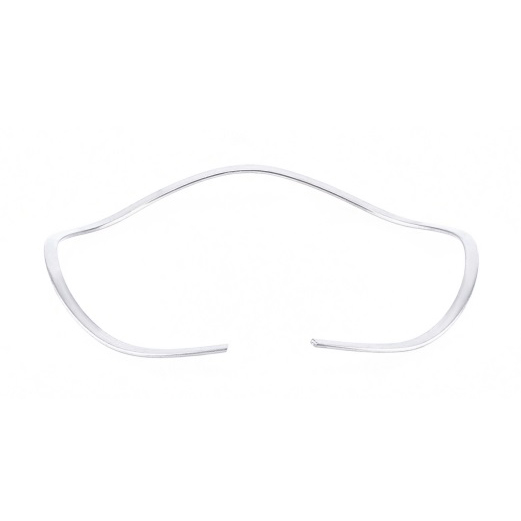

single turn gap wave spring washer

דיסקית קפיצית גלית עם מרווח סיבוב יחיד

תכונות ויתרונות עיקריים

  • עיצוב פתוח:הפתחים מרווחים זה מזה בשיאי הגלים או בעמקים, מה שמפשט את ההתקנה וההסרה.
  • תצורה גמישה:ניתן להתאמה אישית לדרישות הנדסיות ספציפיות, ומציע גמישות בעיצוב וביישום.
  • שיכוך רעידות יעיל:סופג ביעילות את הרטט ומפחית את הרעש, מגן על הרכיבים המכניים מפני בלאי ומאריך את חיי הציוד.
  • תמיכה אלסטית יציבה:מספק גמישות ויציבות עקביות, החיוניות עבור מכשירים אלקטרוניים וחשמליים.
  • ישימות רחבה:מתאים לסביבות הדורשות עמידות בלחץ וברטט, ומשפר את האמינות והבטיחות.

יישומים

  • מכשירי אלקטרוניקה וחשמל לתמיכה אלסטית ויציבות
  • ציוד תעשייתי ומכני הדורש שיכוך רעידות והפחתת רעש
  • תרחישי הנדסה מותאמים אישית עם דרישות ביצועים ספציפיות

דיסקיות קפיץ גלי פתוחות חד-שכביות הן הכרחיות למכונות מודרניות ולציוד תעשייתי, ומציעות שיכוך רעידות אמין, הפחתת רעש ותמיכה יציבה. העיצוב המותאם אישית והמעשי שלהן מבטיח שהן עונות על הצרכים של מגוון רחב של יישומים תובעניים.

פרמטרים טכניים
מספר פריט פועל ב
קוטר נשא (מ"מ)		 קוטר פיר
(מ"מ)		 עומס (N) גובה עבודה (מ"מ) גובה חופשי (מ"מ) קשיחות קפיץ (N/מ"מ)
KBK-062 62 0 330 2 3.7 194
KBK-072 72 0 390 2 5.1 144
KBK-080 80 0 440 2 4 232
KBK-085 85 0 470 2 4.3 204
KBK-090 90 0 500 2 4.8 179
KBK-100 100 0 530 2 6 196
KBK-110 110 0 560 2 4.9 193
KBK-120 120 0 570 2 5.8 150
KBK-125 125 0 570 2 6.2 136
KBK-130 130 0 580 3 4.2 341
KBK-140 140 0 580 3 4.4 264
KBK-150 150 0 600 3 4.5 261
KBK-160 160 0 620 3 4.8 207
KBK-170 170 0 640 3 4.4 427
KBK-180 180 0 720 3 4.9 360
KBK-190 190 0 900 4 5.2 750
KBK-200 200 0 980 4 5.5 613
KBK-215 215 0 1510 4 7 472
KBK-240 240 0 1570 4 8.7 327
