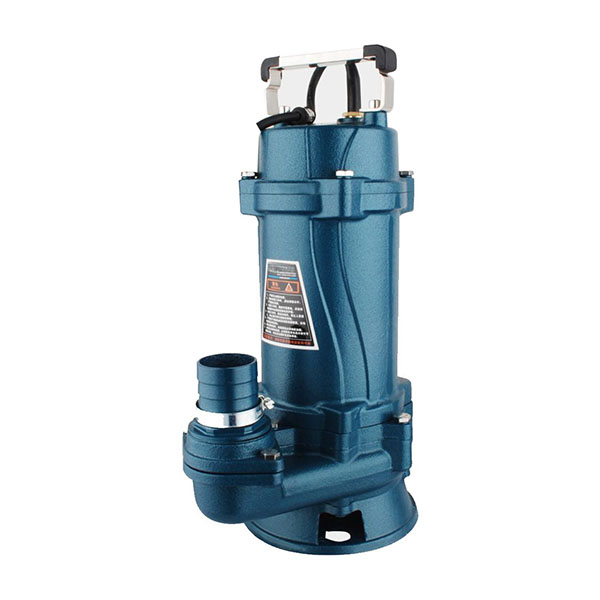

משאבת טבילה לביוב עבור מתקן טיהור שפכים וניקוז

משאבת טבולה לביוב היא סוג של משאבה המתמחה בביוב ובפליטת שפכים. סדרה זו של משאבות חשמליות נמצאת בשימוש נרחב במפעלים, במסחר, בטיפול בשפכים עירוניים, באתרי בנייה ובסביבות אחרות שבהן יש צורך לטפל בביוב או בשפכים.

תיאור
פרמטרים טכניים

תיאור

עקרון העבודה הבסיסי של משאבת הביוב הצוללת הוא סיבוב המדחף של המשאבה המונע על ידי מנוע חשמלי, כך שהמים זורמים דרך גוף המשאבה ומופרשים דרך היציאה. מכיוון שגוף המשאבה תוכנן כצולל, המנוע וגוף המשאבה אטומים לחלוטין וניתן לטבול אותם ישירות בנוזל כדי שיפעלו. עיצוב זה לא רק חוסך מקום, אלא גם משפר את יעילות העבודה של המשאבה. המנוע מחובר למדחף המשאבה באמצעות הפיר, והכוח המופק על ידי המנוע מועבר למדחף באמצעות הפיר המסתובב, והכוח הצנטריפוגלי המופק על ידי סיבוב המדחף דוחף את הביוב או את מי השופכין אל היציאה כדי להשלים את משימת הפריקה.

תכונות משאבת צוללת לביוב:

חומרים עמידים וחזקים:
- גוף משאבה מברזל יצוק: גוף המשאבה עשוי מברזל יצוק ועובר טיפול מיוחד נגד חלודה, בעל עמידות גבוהה בפני קורוזיה ושחיקה, ומסוגל לפעול לאורך זמן בסביבות קשות.
- אימפלר מברזל יצוק בעל חוזק גבוה שעבר טיפול בחום: האימפלר עבר טיפול בחום עם עמידות טובה בפני שחיקה וחוזק, מה שמבטיח שהמשאבה לא תיפגע בקלות בעת טיפול בשפכים עם זיהומים גבוהים.
- אביזרי נירוסטה AISI304: החלקים במשאבה הבאים במגע עם מים עשויים נירוסטה AISI304, מה שמשפר עוד יותר את העמידות בפני קורוזיה ואת אורך חיי השירות.
מערכת איטום בעלת יעילות גבוהה:
- אטם מכני בטכנולוגיה גרמנית: נעשה שימוש בטכנולוגיית אטם מכני מתקדמת מגרמניה כדי להבטיח איטום טוב בתוך גוף המשאבה, למנוע דליפת ביוב ולהפחית את עלויות התחזוקה.
- טבעת "O" מיובאת מטייוואן: טבעת "O" מיובאת מספקת ביצועי איטום מצוינים ומשפרת עוד יותר את יציבות העבודה של המשאבה.
מנוע חזק:
- מיסב שקט: המנוע מצויד במיסב שקט להפחתת הרעש במהלך הפעולה, המתאים לשימוש באזורים צפופים.
- מנוע עם חוט נחושת: השימוש במנוע עם חוט נחושת מספק יעילות מנוע גבוהה יותר ואורך חיים ארוך יותר.
- סטטור ורוטור פח פלדה סיליקון מגולגל בקור בתקן לאומי: פח פלדה סיליקון מגולגל בקור בתקן גבוה משמש לשיפור היעילות האנרגטית של המנוע ולהפחתת אובדן האנרגיה.
- מכשיר הגנה תרמית מובנה: המנוע מצויד במכשיר הגנה תרמית מובנה, המגן על המנוע ומאפס אותו באופן אוטומטי כאשר הטמפרטורה שלו גבוהה מדי, ומבטיח את הפעולה הבטוחה של המשאבה.
תכנון ההגנה:
- סוג בידוד: F: המנוע מאמץ בידוד מסוג F, העמיד בסביבת עבודה בטמפרטורות גבוהות יותר.
- דרגת הגנה: IPX8: עם דרגת אטימות למים IPX8, המנוע יכול להיות שקוע במים למשך זמן רב, מתאים למגוון סביבות שבהן מפלס המים משתנה.
התאמה למגוון רחב של מתח:
- טווח מתח: 160-230V/50Hz, 340-410V/50Hz, מתאים למערכות חשמל באזורים שונים, מסוגל להפעיל ולפעול ביציבות.
- הפעלה במתח נמוך: תכנון הפעלה במתח נמוך של 120V, כדי להבטיח שהמשאבה החשמלית תוכל לעבוד ביציבות באזורים עם תנודות מתח גדולות.

משאבות טבולות לביוב נמצאות בשימוש נרחב בתחומים הבאים:

הזרמת ביוב תעשייתי: מתאים להזרמת מי שפכים במפעלים, בתעשיות ייצור ובמקומות אחרים לטיפול בשפכים המכילים שמן, פסולת כימית או זיהומים אחרים.
מערכת ניקוז מסחרית ועירונית: ניתן להשתמש בה לפריקת ביוב בבתי מלון, בתי חולים, מבנים מסחריים וכדומה.
מתקן לטיפול בשפכים עירוניים: במתקן לטיפול בשפכים עירוניים, משאבות טבולות לביוב משמשות לאיסוף, הובלה וטיפול בשפכים.
אזור מגורים ומערכת הגנה אנושית: ניקוז אזור מגורים או מערכת הגנה אנושית תת-קרקעית למניעת זיהום ביוב ומים עומדים.
חקלאות ויישומים כפריים: מתאים למתקני ביוגז כפריים, השקיית שטחים חקלאיים, חפירת נהרות ובריכות וכו', יכול לפנות ביעילות ביוב ופסולת.
אתר בנייה: פינוי ביוב באתר, במיוחד ביוב המכיל משקעים או חלקיקים מוצקים אחרים הנוצרים במהלך הבנייה.
מכרות ותחנות כוח תומכות: מכרות, תחנות כוח ומקומות אחרים שצריכים להתמודד עם כמויות גדולות של מי שפכים וביוב, משאבות טבולות לביוב מספקות פתרונות ניקוז יעילים.

פרמטרים טכניים

משאבת ביוב טבולה
מספר מוצר	ספק כוח (V/Hz)	הספק יציאה (Kw)	נתונים מוגבלים (מ"ק/שעה)	הרמה מדורגת (מ')	מהירות סינכרונית (סל"ד)	קליבר (מ"מ)
50bqd10-10-0.75	220/50	0.75	10	10	3000	50
50bq10-10 - 0.75	380/50	0.75	10	10	3000	50
50bqd10-15 -1.1	220/50	1.1	10	15	3000	50
50bq10-15-1.1	380/50	1.1	10	15	3000	50
50bqd10-15-1.1	220/50	1.1	10	15	3000	50
50bq10-15-1.1	380/50	1.1	10	15	3000	50
65bqd15-10-1.1	220/50	1.1	15	10	3000	65
65bq15-10-1.1	380/50	1.1	15	10	3000	65
50bqd15-15-1.5	220/50	1.5	15	15	3000	65
50bq15-15-1.5	380/50	1.5	15	15	3000	50
65bqd25-10-1.5	220/50	1.5	25	10	3000	65
65bq25-10-1.5	380/50	1.5	25	10	3000	65
50bq15-20-2.2	380/50	2.2	15	20	3000	50
65bq20-18-2.2	380/50	2.2	20	18	3000	65
80bq40-13-2.2	380/50	2.2	40	13	3000	80
100bq50-12-2.2	380/50	2.2	50	12	3000	100
50bq15-30-3	380/50	3	15	30	3000	50
65bq25-24-3	380/50	3	25	24	3000	65
80bq50-13-3	380/50	3	50	13	3000	80
100bq60-9-3	380/50	3	60	9	3000	100
50bq15-35-4	380/50	4	15	35	3000	50
65bq25-28-4	380/50	4	25	28	3000	65
80bq40-15-4	380/50	4	40	15	3000	80
100bq60-13-4	380/50	4	60	13	3000	100
50bq25-38-5.5	380/50	5.5	15	45	3000	50
65bq25-38-5.5	380/50	5.5	25	38	3000	65
80bq30-30-5.5	380/50	5.5	30	30	3000	80
100bq65-18-5.5	380/50	5.5	65	18	3000	100
80bq50-30-7.5	380/50	7.5	50	30	3000	80
100bq80-20-7.5	380/50	7.5	80	20	3000	100
1500bq100-10-7.5	380/50	7.5	10	10	3000	150
