דיסקיות קפיציות מעגליות

דיסקיות קפיץ גליות מחוט עגול מסדרת kw לתעשייה

דיסקיות קפיץ גליות מחוט עגול הן סוג של דיסקיות קפיץ גליות המיוצרות מחוט בעל חתך עגול.

צור קשר
תיאור

דיסקיות קפיציות מעגליותהן דיסקיות מתוכננות בדיוק רב, המיוצרות מחוט פלדה בעל חתך עגול, ומותאמות להעמסת עומסים כבדים עם קשיחות קפיצית מדויקת וצפויה. העיצוב הגלי הייחודי שלהן מספק גמישות אמינה ועומס מקדים במגוון רחב של חיבורים מכניים, מה שהופך אותן לאידיאליות ליישומים הנדסיים תובעניים.

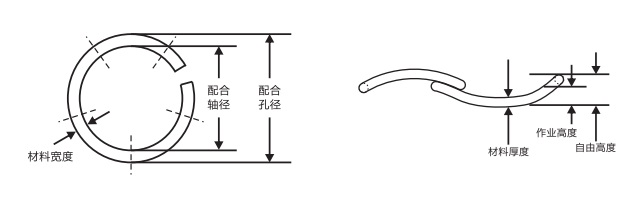

round wire wave spring washers

דיסקיות קפיציות מעגליות

תכונות ויתרונות עיקריים

  • אלסטיות מצוינת:מבנה הגל המיוחד מאפשר עיוות אלסטי ארוך טווח, המספק עומס מקדים עקבי וביצועים אמינים תחת עומס.
  • שיכוך רעידות:סופג ביעילות רעידות וזעזועים, ומסייע להפחתת רעש ולהארכת חיי הציוד.
  • חלוקת לחץ אחידה:עיצוב צורת הגל מבטיח לחץ אחיד על פני שטח המגע, ממזער עומס מקומי ומשפר את האמינות.
  • עמידות:מיוצרים מחומרים בעלי חוזק גבוה כגון נירוסטה או סגסוגת פלדה, מכונות כביסה אלה מציעות עמידות יוצאת דופן בפני קורוזיה ובלאי לשימוש ארוך טווח.
  • התאמה:מתאימות לעבודה בטמפרטורות גבוהות, לחות גבוהה וסביבות קורוזיביות, מה שהופך אותן לאידיאליות ליישומים תעשייתיים שונים.
  • קשיחות קפיץ צפויה:מספק עומסים דומים לקפיצי דיסק, אך עם דיוק ועקביות גבוהים יותר בקשיחות הקפיץ.

יישומים

  • חיבורים מכניים הדורשים עומס קפיצי מוקדם ושיכוך רעידות
  • ציוד רכב, חלל ותעשייה
  • פתרונות הרכבה בסביבות בטמפרטורות גבוהות או בסביבות קורוזיביות

בחרו בדיסקיות קפיץ גליות מחוט עגול ליישומים הדורשים בקרת עומס מדויקת, ספיגת רעידות מעולה ועמידות יוצאת דופן. העיצוב המתקדם שלהן מבטיח ביצועים ואמינות מיטביים אפילו בסביבות המאתגרות ביותר.

פרמטרים טכניים
מספר פריט פועל ב
קוטר נשא (מ"מ)		 קוטר פיר
(מ"מ)		 עומס (N) גובה עבודה (מ"מ) גובה חופשי (מ"מ) קשיחות קפיץ (N/מ"מ)
KW-0050 12.7 10.36 155.6 1.32 1.57 612.5
KW-0062 15.88 13.13 222.3 1.63 1.96 673.1
KW-0075 19.05 15.95 311.2 1.93 2.34 765.6
KW-0087 22.23 18.8 355.6 2.18 2.64 777.7
KW-0100 25.4 21.72 400.1 2.41 2.95 750.1
KW-0112 28.58 24.56 444.5 2.59 3.23 700
KW-0125 31.75 27.46 489 2.79 3.51 687.6
KW-0137 34.93 31.06 533.4 2.41 3.07 807.6
KW-0150 38.1 34.01 577.9 2.59 3.25 875
KW-0162 41.28 36.68 622.3 2.79 3.48 907.4
KW-0175 44.45 39.73 666.8 2.87 3.66 846.8
KW-0187 47.63 42.72 711.2 3.02 3.94 777.7
KW-0200 50.8 45.8 755.7 3.15 4.19 725.6
KW-0212 53.98 48.41 800.1 3.28 4.11 954.6
KW-0225 57.15 51.38 844.6 3.45 4.27 1039.2
KW-0237 60.33 54.38 889 3.58 4.52 945.9
KW-0250 63.5 57.43 933.5 3.66 4.7 896.4
KW-0262 66.68 60.3 977.9 3.89 5.16 770
KW-0275 69.85 63.42 1022.4 3.91 5.38 694.1
KW-0287 73.03 66.5 1066.8 4.01 5.33 807.6
KW-0300 76.2 70.28 1111.3 3.58 4.55 1151.3
KW-0312 79.38 73.1 1155.7 3.66 4.67 1137.5
KW-0325 82.55 76 1200.2 3.89 4.83 1277
KW-0337 85.73 79.12 1244.6 3.91 4.95 1195.1
KW-0350 88.9 82.19 1289.1 4.01 5.11 1180.2
KW-0362 92.08 85.24 1333.5 4.09 5.23 1166.7
KW-0375 95.25 88.27 1378 4.22 5.38 1179.3
KW-0387 98.43 91.31 1422.4 4.32 5.28 1473.7
KW-0400 101.6 94.44 1466.9 4.32 5.72 1050
KW-0412 104.78 97.21 1489.1 4.45 5.61 1274.5
KW-0425 107.95 100.28 1533.5 4.52 5.72 1284.5
KW-0437 111.13 103.2 1555.8 4.75 6.1 1155.7
KW-0450 114.3 106.3 1600.2 4.75 6.27 1050
KW-0462 117.48 109.47 1622.4 4.75 6.43 967.8
KW-0475 120.65 112.55 1666.9 4.83 6.53 979.5
KW-0487 123.83 115.7 1689.1 4.83 6.71 898.6
KW-0500 127 118.67 1733.6 4.95 6.73 974.9
KW-0512 130.18 121.21 1778 5.08 6.96 945.9
KW-0525 133.35 124.28 1822.5 5.18 7.09 956.7
KW-0537 136.53 127.94 1866.9 4.75 6.22 1267.2
KW-0550 139.7 131.11 1911.4 4.75 6.38 1175.8
KW-0562 142.88 134.19 1955.8 4.83 6.22 1400
KW-0575 146.05 137.31 2000.3 4.83 6.38 1291
KW-0587 149.23 140.31 2044.7 5 6.65 1238.5
KW-0600 152.4 143.36 2089.2 5.08 6.81 1209.6
