מתקן קידוח פנאומטי

מתקן קידוח פנאומטי לעיגון מנהרות וכרייה

מתקן הקידוח הפנאומטי מופעל על ידי אוויר דחוס ותוכנן במיוחד לתמיכה בברגים לסלע וחיזוק סלעים בפרויקטים תת-קרקעיים כגון מנהרות, מכרות וכבישים. הוא מתאפיין במבנה קומפקטי, תפעול קל, בטיחות מובנית ויכולת התאמה גבוהה.

צור קשר
תיאור

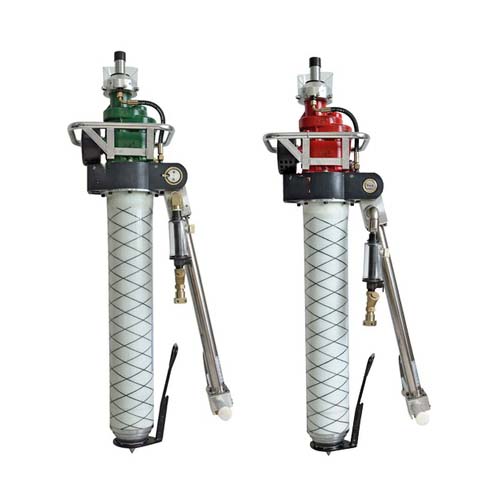

מקדחת עוגן פנאומטית

מתקן הקידוח הפנאומטי הוא מכשיר קידוח יעיל ביותר המופעל על ידי אוויר דחוס, שתוכנן במיוחד עבור פעולות תמיכה בכבישי מכרות פחם ותצורות סלע בדרגת קשיות בינונית. הוא מסוגל לקדוח חורים לברגי עיגון וכבלים, וכן לערבב, להתקין ולהדק ברגי עיגון עם מחסניות שרף. בעזרת ציוד זה, ניתן להשלים את התקנת ברגי העיגון וההידוק הראשוני בשלב אחד, ללא צורך בכלים נוספים.

תכונות עיקריות של מתקן קידוח עוגנים פנאומטי

  • מבנה קומפקטי ומשקל קל, קל לנשיאה ותפעול, מתאים לעבודה בחללים צרים.
  • מצויד במנוע פנאומטי בעל ביצועים גבוהים ותמסורת הילוכים חלקה, המציע הספק חזק, פעולה שקטה ובטיחות פנימית מפני פיצוצים.
  • מומנט גבוה ומהירות סיבוב מהירה עונים על הדרישות של קידוח יעיל והתקנה מהירה.
  • תחזוקה יומית פשוטה, שיעור תקלות נמוך ועמידות יוצאת דופן, מה שהופך אותה מתאימה להפעלה רציפה לטווח ארוך.

תחומי יישום

מתקן הקידוח הפנאומטי משמש רבות בכבישי מכרות פחם, תמיכה במנהרות ובניית ברגים/כבלים עוגנים בכבישי סלע. הוא מתאים במיוחד לסביבות תת-קרקעיות עם דרישות גבוהות למניעת פיצוץ ומרחב עבודה מוגבל, ומשפר ביעילות את היעילות והבטיחות של התקנת ברגים עוגנים.

פרמטרים טכניים
מתקן קידוח פנאומטי לעיגון למנהרות וכרייה
פריט יחידה TB-120-2.7 TB-130-2.8 TB-130-3.2 TB-130-3.6 TB-130-4.2
לחץ אוויר עבודה Mpa 0.4 0.4 0.4 0.4-0.63 0.4-0.63
מהירות סיבוב מדורגת סל"ד 220 206 240 265 310
מומנט מדורג N.m 120 130 130 130 130
מומנט עצירה N.m 210 220 260 220 280
מהירות סיבוב ללא עומס סל"ד ≥560 ≥560 ≥540 ≥580 ≥720
הספק יציאה מרבי kW 2.7 2.8 3.2 3.6 4.2
צריכת אוויר מטר מעוקב לדקה 4.4 4.5 5 5 6.5
דחף מרבי kN 8 8 8 8 7.9
לחץ מים לשטיפה Mpa 0.6 0.6 0.6 0.6 0.6-1.2
רעש dB(A) ≤95 ≤95 ≤95 ≤95 ≤95
גודל חיבור זנב המקדחה מ"מ S=19, 22 S=19, 22 S=19, 22 S=19, 22 S=19, 22
מספר דגם מתקן קידוח עוגן סוג A סוג B סוג C הערה: ניתן להתאים אישית גבהים אחרים של מתקני קידוח בהתאם לגובה הכביש במכרה הפחם.
גובה מרבי של המכונה השלמה מ 2457±50 3057±50 3657±50
גובה מינימלי של המכונה השלמה מ"מ 1126±50 1276±50 1426±50
משקל ק"ג 47 50 57
