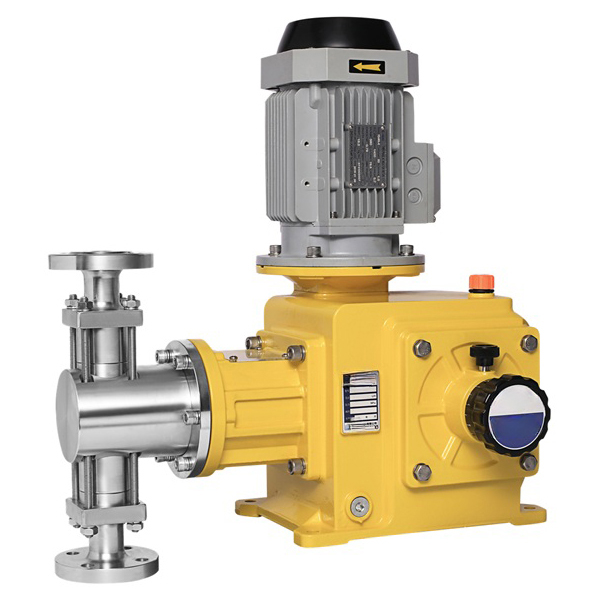

משאבת מדידה עם בוכנה עם זוג הילוכים תולעת המונע על ידי מנוע

עקרון העבודה של משאבת מדידה בוכנה הוא להניע את גלגל השיניים התולעת על ידי המנוע, ולאחר מכן להניע את מוט החיבור באמצעות המנגנון האקסצנטרי המתכוונן כדי לבצע תנועה הדדית של הבוכנה. תא הנפח של הקצה ההידראולי משתנה עם התנועה ההדדית של הבוכנה, ושסתומי הבדיקה בכניסה וביציאה נפתחים ונסגרים לסירוגין כדי להבטיח יניקה ופריקה מדויקות של המדיום.

משאבת מדידה עם בוכנה פרמטרים טכניים:

• קצב זרימה מרבי של ראש בודד: 1620 ליטר/שעה
• טווח לחץ: עד 50 MPa
• תצורה סטנדרטית: נירוסטה 304 או 316, תצורת ספק כוח 380V, 50Hz
• תצורה אופציונלית: 316L, 904, 2205, TA, Hastelloy C וחומרים מיוחדים אחרים, תדר מנוע / חסינות מפני פיצוץ, אפשרויות מתח / תדר מיוחדות

משאבת מדידה עם בוכנה מאפייני ביצועים:

1. ישימות גבוהה ודיוק גבוה: קצה הידראולי המונע על ידי בוכנה, מתאים לדרישות זרימה ולחץ רחבות, מתאים במיוחד לדיוק מדידה גבוה. קוטר הבוכנה נע בין φ6 ל-200 מ"מ לבחירה גמישה. עיצוב פשוט, קל לתחזוקה, יעילות טובה לשימוש לטווח ארוך.
2. ביצועי איטום אמינים: מצויד בשסתומי בדיקה בכניסה וביציאה בעלי דיוק גבוה לאיטום חזק ועמידות בלחץ גבוה. קבוצת שסתומים עשויה מחומרים איכותיים ועמידים בפני קורוזיה לאריכות חיים.
3. חלקים מתבלים ותחזוקה שוטפת: הבוכנה ואטם פיר האריזה הם חלקים מתבלים, הדורשים בדיקה/כוונון שוטף של עומס האריזה. תחזוקה שוטפת מפחיתה את סיכוני הדליפה.
4. תכונות מותאמות אישית: ניתן להתאמה אישית לתנאי עבודה מיוחדים, כגון טמפרטורה גבוהה/נמוכה, צמיגות גבוהה, תכולת מוצקים גבוהה, מדיה מיוחדת. בקרת הטמפרטורה מבטיחה את ביצועי המשאבה.
5. שימוש מקביל ופונקציית משאבה פרופורציונלית: ראשים מרובים לזרימה גבוהה יותר, פעימות מופחתות או שאיבה פרופורציונלית של חומרים שונים. יכולת התאמה וגמישות מוגברת ליישומים מורכבים.
6. בקרת אוטומציה: מצויד בבקר מהלך לבקרת מצב עבודה מתכווננת ואוטומציה. שימושי עבור קווי ייצור אוטומטיים, מפחית עלויות עבודה ומשפר את היעילות.

יתרונות משאבת מדידה עם בוכנה:

1. דיוק ויציבות: מנגנון אקסצנטרי מתכוונן אינטגרלי, מכה מתכווננת ללא הגבלה (0-100%), יציבות ודיוק ליניארי של עד ±1%.
2. עמידות ואורך חיים: בוכנה קרמית מלאה או קרמית מרוססת, קשיות גבוהה, עמידות בפני קורוזיה, גימור מעולה לאורך חיים ארוך יותר, במיוחד במדיות קשות.
3. עלויות תחזוקה נמוכות: עיצוב אטם אריזה עם בוכנה קרמית לאטימה עצמית מעולה, פחות תחזוקה, עלויות נמוכות יותר, מתאים יותר ללחץ גבוה, טמפרטורה גבוהה וסביבות קורוזיביות.
4. מגוון אפשרויות לקבוצות שסתומים: שסתומי בדיקה מרובים בעלי דיוק גבוה (כדוריים, מוערמים, זוויתיים), מושב שסתום שמיש משני הצדדים לעלות נמוכה יותר ותחזוקה קלה יותר.
5. בקרת טמפרטורה מותאמת אישית: הקצה ההידראולי ניתן להתאמה אישית לחימום, קירור או בידוד כדי להרחיב את יכולת התאמת הטמפרטורה.

משאבת מדידה עם בוכנה יישום:

משאבת מדידה מסוג בוכנה נמצאת בשימוש נרחב בתעשיות רבות בשל הדיוק הגבוה, הלחץ הגבוה, העמידות הגבוהה וביצועי האיטום הטובים שלה. היא מסוגלת לטפל במגוון רחב של חומרים בלחץ גבוה, בטמפרטורה גבוהה ונמוכה, בצמיגות גבוהה ובחומרים המכילים מוצקים, ולכן יש לה מגוון רחב של יישומים בתעשיות הכימיה, הנפט והגז, החשמל, התרופות, המתכות, ייצור הנייר ותעשיות אחרות.
