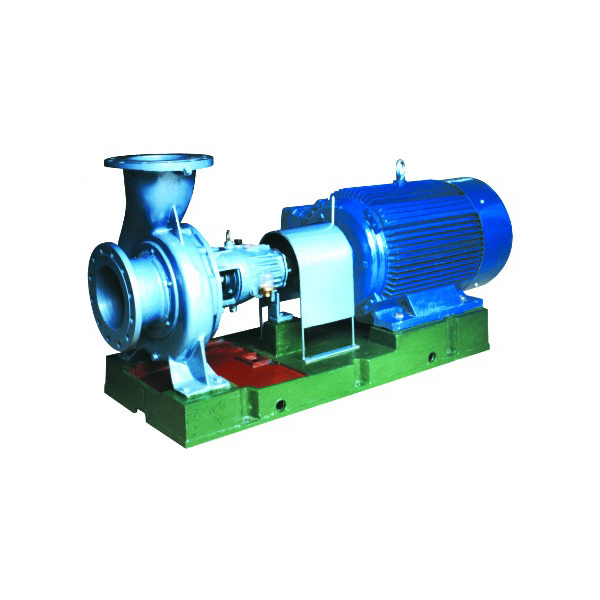

משאבות לתהליכים פטרוכימיים העומדות בתקן API 610 ו-VDMA 24297

משאבות לתהליכים פטרוכימיים מתוכננות לפעולה יציבה לטווח ארוך בתנאים קשים, ומציעות אמינות גבוהה, עמידות בפני קורוזיה ועמידות בטמפרטורות גבוהות. פעולתן מבוססת על עקרון הכוח הצנטריפוגלי, המאפשר הובלה יעילה של נוזלים ביישומים פטרוכימיים.

עקרון הפעולה:

1. יניקת נוזלים:הנוזל נכנס דרך כניסת המשאבה וזורם לתא המשאבה.
2. האצת המדחף:המאיץ מסתובב, מאיץ את הנוזל ודוחף אותו לקצה החיצוני של מעטפת המשאבה באמצעות כוח צנטריפוגלי.
3. המרת אנרגיה:כשהנוזל מאט בתוך המעטפת, האנרגיה הקינטית שלו מומרצת ללחץ, מה שמגביר את הלחץ לפריקה.
4. פריקת נוזל:הנוזל הלחוץ יוצא דרך יציאת המשאבה כדי להשלים את תהליך ההובלה.

תקן API 610 (תקן משאבות לתעשייה הפטרוכימית):

• נמצא בשימוש נרחב בתעשיית הנפט, הגז והכימיה לתכנון וייצור משאבות תהליך.
• מפרט דרישות בנייה למשאבות אופקיות/אנכיות, משולבות/פיגומיות.
• הנחיות לבחירת חומרים מרכזיים (גוף, אימפלר, מיסבים, אטמים) לעמידות בפני קורוזיה, טמפרטורה ולחץ.
• מערכות איטום חייבות להציע עמידות גבוהה בפני קורוזיה ולמנוע דליפות (אטמים מכניים, אטמים דו-צדדיים וכו').
• התכנון מדגיש יציבות ועמידות גבוהות להפעלה ארוכת טווח.

מפרט VDMA 24297 (תקן למשאבות קלות ובינוניות):

• למשאבות תהליך קלות/בינוניות הדורשות ביצועים גבוהים ותפעול יציב לטווח ארוך.
• נפוץ בתעשיות כימיות, פרמצבטיות ותעשיות רגישות לנוזלים.
• מחלק את דרישות התכנון עבור משאבות קלות ובינוניות כדי להתאים ללחצים, זרימות ומדיות שונות.

מאפיינים עיקריים:

• אמינות גבוהה:תכנון בקונסטרוקציית קנטילבר, חלוקת עומס אחידה מבטיחה יציבות ומפחיתה את הצורך בתחזוקה.
• עמידות בטמפרטורות ולחצים גבוהים:מיוצר בהתאם לתקן API 610, עמיד בטמפרטורות של עד 400°C ולחצים של עד 25MPa.
• עמידות גבוהה בפני קורוזיה:חומרים כגון נירוסטה, סגסוגת פלדה וסגסוגות טיטניום לנוזלים קורוזיביים.
• יעילות גבוהה וחיסכון באנרגיה:דינמיקת נוזלים ועיצוב אימפלר מותאמים לזרימה/ראש גדולים יותר וצריכת אנרגיה נמוכה יותר.
• רעש ורטט נמוכים:תכנון מתקדם וייצור מדויק מפחיתים את הרעש והרטט התפעולי.
• כושר התאמה גבוה:אימפלר, אטמים ומסבים מתכווננים לתנאי עבודה שונים.

תחומי יישום:

• כריית נפט וזיקוק:הובלת נפט גולמי, חימום נפט, אחסון, ערבוב.
• תעשייה כימית:הובלת חומצות, בסיסים, ממסים, גזים נוזליים, כלורידים ונוזלים מאכלים אחרים בתהליכים כימיים.
• תעשיית פטרוכימיה:הובלת נפט גולמי, הזרקת זרזים, זרימת תהליכי זיקוק.
• תעשיית המתכות:הובלת בוצה, זרימת נוזל קירור בתהליכי התכה.
• טיפול בשפכים ובגזים פסולים:הובלת נוזלים במתקני ביוב, שטיפת גזים תעשייתיים, גופרת גז.
• תעשיית התרופות:ייצור תרופות כימיות ותרופות, במיוחד כאשר היגיינת הנוזלים היא קריטית.
