תכונות ויתרונות עיקריים

תכנון רב-שכבתי:התצורה של פסגות מוערמות מאפשרת למשטח התחתון של הסלילים העליונים לבוא במגע עם המשטח העליון של הסלילים התחתונים, וממקסמת את תפוקת הכוח תוך שמירה על מאפייני קפיץ מדויקים.

תפוקת כוח גבוהה:הכוח המופק פרופורציונלי למספר הכולל של הסלילים, מה שמאפשר יצירת כוח גדול בתוך שטח קומפקטי.

אפשרויות חומרים:זמין בחומרים וגימורים שונים, בדרך כלל נירוסטה עבור חוזק מתיחה מעולה, עמידות בפני עייפות, עמידות בפני קורוזיה וביצועים עד 200°C.

מאפיינים מדויקים:שומר על קבוע קפיצי עקבי ותפעול אמין גם במרחבים צירים או רדיאליים מוגבלים.

עמידות:עמיד בפני קורוזיה ובלאי, מבטיח אורך חיים ארוך ומראה יציב בסביבות תובעניות.

יישומים

שסתומי שחרור לחץ

אטמי משטח

מצמדים הזזה

עומס מוקדם על מיסבים:מבטל סטייה ורטט של המסבים, מפחית רעש ומשפר את החלקות ואת אורך חיי המסבים.

מחברים חשמליים

מערכות מכניות קומפקטיות אחרות הדורשות כוח קפיץ מדויק ושימוש מינימלי במרחב

קפיצי גלים מקוננים הם הפתרון האופטימלי למתן כוח גבוה, שליטה מדויקת ואמינות בהתקנות קומפקטיות. העיצוב הרב-שכבתי המתקדם שלהם ואפשרויות החומרים החזקים הופכים אותם לבלתי נפרדים מיישומים קריטיים בתעשייה, בתעשיית הרכב ובהנדסת חשמל.

מספר פריט	פועל ב קוטר נשא (מ"מ)	קוטר פיר (מ"מ)	עומס (N)	גובה עבודה (מ"מ)	גובה חופשי (מ"מ)	קשיחות קפיץ (N/מ"מ)
KLR-0050-L2	12.7	9.02	62.3	1.47	2.62	55
KLR-0050-L3	12.7	9.02	95.68	1.68	2.84	82.4
KLR-0062-L2	15.88	11.3	89	1.5	2.92	62.5
KLR-0062-L3	15.88	11.3	133.5	1.73	3.15	93.6
KLR-0075-L2	19.05	13.28	124.6	1.83	3.58	71.2
KLR-0075-L3	19.05	13.28	186.9	2.08	3.84	106.8
KLR-0087-L2	22.23	15.88	142.4	1.88	3.38	95.2
KLR-0087-L3	22.23	15.88	213.6	2.18	3.68	142.8
KLR-0100-L2	25.4	18.82	160.2	1.88	4.83	54.3
KLR-0100-L3	25.4	18.82	240.3	2.18	5.13	81.4
KLR-0112-L2	28.58	20.5	178	2.34	4.17	96.6
KLR-0112-L3	28.58	20.5	267	2.69	4.52	145.1
KLR-0125-L2	31.75	23.39	195.8	2.39	4.19	108.9
KLR-0125-L3	31.75	23.39	293.7	2.79	4.6	163.3
KLR-0137-L2	34.93	26.24	213.6	2.39	5.16	77.4
KLR-0137-L3	34.93	26.24	320.4	2.79	5.56	115.9
KLR-0150-L2	38.1	28.85	231.4	2.44	5	90.5
KLR-0150-L3	38.1	28.85	347.1	2.9	5.46	135.6
KLR-0162-L2	41.28	31.72	249.2	2.44	6.1	68.1
KLR-0162-L3	41.28	31.72	373.8	2.9	6.55	102.2
KLR-0175-L2	44.45	35.31	267	2.44	4.04	166.4
KLR-0175-L3	44.45	35.31	400.5	2.9	4.5	249.6
KLR-0187-L2	47.63	38.28	284.8	2.44	4.6	131.3
KLR-0187-L3	47.63	38.28	427.2	2.9	5.05	196.9
KLR-0200-L2	50.8	41.3	302.6	2.97	4.11	262
KLR-0200-L3	50.8	41.3	453.9	3.58	4.72	392.9
KLR-0212-L2	53.98	44.27	320.4	2.97	4.47	213.2
KLR-0212-L3	53.98	44.27	480.6	3.58	5.08	319.7
KLR-0225-L2	57.15	47.32	338.2	2.97	4.9	175.7
KLR-0225-L3	57.15	47.32	507.3	3.58	5.51	263.6
KLR-0237-L2	60.33	49.89	356	2.97	5.18	160.1
KLR-0237-L3	60.33	49.89	534	3.58	5.79	240.3
KLR-0250-L2	63.5	51.92	373.8	2.97	5.33	158.7
KLR-0250-L3	63.5	51.92	560.7	3.58	5.94	238.2
KLR-0262-L2	66.68	54.84	391.6	2.97	5.87	134.6
KLR-0262-L3	66.68	54.84	587.4	3.58	6.48	202
KLR-0275-L2	69.85	57.94	409.4	3.53	5.21	242.2
KLR-0275-L3	69.85	57.94	614.1	4.29	5.97	363.3
KLR-0287-L2	73.03	61.01	427.2	3.53	5.59	208.6
KLR-0287-L3	73.03	61.01	640.8	4.29	6.35	312.7
KLR-0300-L2	76.2	63.98	445	3.53	5.99	180.8
KLR-0300-L3	76.2	63.98	667.5	4.29	6.76	271.3
KLR-0312-L2	79.38	66.8	462.8	3.53	6.45	157.9
KLR-0312-L3	79.38	66.8	694.2	4.29	7.21	236.6
KLR-0325-L2	82.55	67.87	480.6	3.53	6.12	185.3
KLR-0325-L3	82.55	67.87	720.9	4.29	6.88	277.9
KLR-0337-L2	85.73	70.89	498.4	3.53	6.58	163.1
KLR-0337-L3	85.73	70.89	747.6	4.29	7.34	244.5
KLR-0350-L2	88.9	73.86	516.2	3.53	7.11	144.2
KLR-0350-L3	88.9	73.86	774.3	4.29	7.87	216.3
KLR-0362-L2	92.08	76.86	534	3.53	7.7	128.1
KLR-0362-L3	92.08	76.86	801	4.29	8.46	192.2
KLR-0375-L2	95.25	79.78	551.8	3.53	8.36	114.5
KLR-0375-L3	95.25	79.78	827.7	4.29	9.12	171.7
KLR-0387-L2	98.43	82.68	569.6	3.53	9.07	102.6
KLR-0387-L3	98.43	82.68	854.4	4.29	9.83	153.8
KLR-0400-L2	101.6	86.94	587.4	3.53	5.49	301.5
KLR-0400-L3	101.6	86.94	881.1	4.29	6.25	452.2

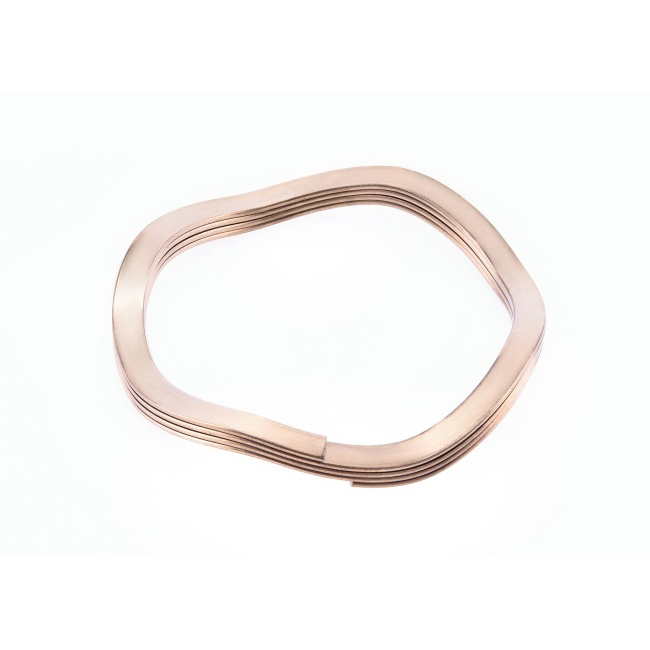

קפיצי גלים מקוננים מסדרת KLR עם יציבות טובה מאוד

קפיצי גלים מקוננים, הידועים גם כקפיצי גלים רב-שכביים, הם סוג של קפיצי גלים מקוננים (מקבילים).

תיאור
פרמטרים טכניים

תיאור

קפיצי גלים מקונניםהם קפיצים רב-שכביים בעלי ביצועים גבוהים, שתוכננו לספק כוח משמעותי ומאפייני קפיץ מדויקים, במיוחד ביישומים שבהם המרחב מוגבל. עם מבנה הכולל 3 עד 5 גלים של סלילים פעילים ושכבות מרובות במגע ישיר, קפיצים אלה מייצרים כוח פרופורציונלי למספר הסלילים, מה שהופך אותם לתחליף אידיאלי לקפיצי דיסק במצבים רבים.

תכנון רב-שכבתי:התצורה של פסגות מוערמות מאפשרת למשטח התחתון של הסלילים העליונים לבוא במגע עם המשטח העליון של הסלילים התחתונים, וממקסמת את תפוקת הכוח תוך שמירה על מאפייני קפיץ מדויקים.
תפוקת כוח גבוהה:הכוח המופק פרופורציונלי למספר הכולל של הסלילים, מה שמאפשר יצירת כוח גדול בתוך שטח קומפקטי.
אפשרויות חומרים:זמין בחומרים וגימורים שונים, בדרך כלל נירוסטה עבור חוזק מתיחה מעולה, עמידות בפני עייפות, עמידות בפני קורוזיה וביצועים עד 200°C.
מאפיינים מדויקים:שומר על קבוע קפיצי עקבי ותפעול אמין גם במרחבים צירים או רדיאליים מוגבלים.
עמידות:עמיד בפני קורוזיה ובלאי, מבטיח אורך חיים ארוך ומראה יציב בסביבות תובעניות.

שסתומי שחרור לחץ
אטמי משטח
מצמדים הזזה
עומס מוקדם על מיסבים:מבטל סטייה ורטט של המסבים, מפחית רעש ומשפר את החלקות ואת אורך חיי המסבים.
מחברים חשמליים
מערכות מכניות קומפקטיות אחרות הדורשות כוח קפיץ מדויק ושימוש מינימלי במרחב

פרמטרים טכניים

מספר פריט	פועל ב קוטר נשא (מ"מ)	קוטר פיר (מ"מ)	עומס (N)	גובה עבודה (מ"מ)	גובה חופשי (מ"מ)	קשיחות קפיץ (N/מ"מ)
KLR-0050-L2	12.7	9.02	62.3	1.47	2.62	55
KLR-0050-L3	12.7	9.02	95.68	1.68	2.84	82.4
KLR-0062-L2	15.88	11.3	89	1.5	2.92	62.5
KLR-0062-L3	15.88	11.3	133.5	1.73	3.15	93.6
KLR-0075-L2	19.05	13.28	124.6	1.83	3.58	71.2
KLR-0075-L3	19.05	13.28	186.9	2.08	3.84	106.8
KLR-0087-L2	22.23	15.88	142.4	1.88	3.38	95.2
KLR-0087-L3	22.23	15.88	213.6	2.18	3.68	142.8
KLR-0100-L2	25.4	18.82	160.2	1.88	4.83	54.3
KLR-0100-L3	25.4	18.82	240.3	2.18	5.13	81.4
KLR-0112-L2	28.58	20.5	178	2.34	4.17	96.6
KLR-0112-L3	28.58	20.5	267	2.69	4.52	145.1
KLR-0125-L2	31.75	23.39	195.8	2.39	4.19	108.9
KLR-0125-L3	31.75	23.39	293.7	2.79	4.6	163.3
KLR-0137-L2	34.93	26.24	213.6	2.39	5.16	77.4
KLR-0137-L3	34.93	26.24	320.4	2.79	5.56	115.9
KLR-0150-L2	38.1	28.85	231.4	2.44	5	90.5
KLR-0150-L3	38.1	28.85	347.1	2.9	5.46	135.6
KLR-0162-L2	41.28	31.72	249.2	2.44	6.1	68.1
KLR-0162-L3	41.28	31.72	373.8	2.9	6.55	102.2
KLR-0175-L2	44.45	35.31	267	2.44	4.04	166.4
KLR-0175-L3	44.45	35.31	400.5	2.9	4.5	249.6
KLR-0187-L2	47.63	38.28	284.8	2.44	4.6	131.3
KLR-0187-L3	47.63	38.28	427.2	2.9	5.05	196.9
KLR-0200-L2	50.8	41.3	302.6	2.97	4.11	262
KLR-0200-L3	50.8	41.3	453.9	3.58	4.72	392.9
KLR-0212-L2	53.98	44.27	320.4	2.97	4.47	213.2
KLR-0212-L3	53.98	44.27	480.6	3.58	5.08	319.7
KLR-0225-L2	57.15	47.32	338.2	2.97	4.9	175.7
KLR-0225-L3	57.15	47.32	507.3	3.58	5.51	263.6
KLR-0237-L2	60.33	49.89	356	2.97	5.18	160.1
KLR-0237-L3	60.33	49.89	534	3.58	5.79	240.3
KLR-0250-L2	63.5	51.92	373.8	2.97	5.33	158.7
KLR-0250-L3	63.5	51.92	560.7	3.58	5.94	238.2
KLR-0262-L2	66.68	54.84	391.6	2.97	5.87	134.6
KLR-0262-L3	66.68	54.84	587.4	3.58	6.48	202
KLR-0275-L2	69.85	57.94	409.4	3.53	5.21	242.2
KLR-0275-L3	69.85	57.94	614.1	4.29	5.97	363.3
KLR-0287-L2	73.03	61.01	427.2	3.53	5.59	208.6
KLR-0287-L3	73.03	61.01	640.8	4.29	6.35	312.7
KLR-0300-L2	76.2	63.98	445	3.53	5.99	180.8
KLR-0300-L3	76.2	63.98	667.5	4.29	6.76	271.3
KLR-0312-L2	79.38	66.8	462.8	3.53	6.45	157.9
KLR-0312-L3	79.38	66.8	694.2	4.29	7.21	236.6
KLR-0325-L2	82.55	67.87	480.6	3.53	6.12	185.3
KLR-0325-L3	82.55	67.87	720.9	4.29	6.88	277.9
KLR-0337-L2	85.73	70.89	498.4	3.53	6.58	163.1
KLR-0337-L3	85.73	70.89	747.6	4.29	7.34	244.5
KLR-0350-L2	88.9	73.86	516.2	3.53	7.11	144.2
KLR-0350-L3	88.9	73.86	774.3	4.29	7.87	216.3
KLR-0362-L2	92.08	76.86	534	3.53	7.7	128.1
KLR-0362-L3	92.08	76.86	801	4.29	8.46	192.2
KLR-0375-L2	95.25	79.78	551.8	3.53	8.36	114.5
KLR-0375-L3	95.25	79.78	827.7	4.29	9.12	171.7
KLR-0387-L2	98.43	82.68	569.6	3.53	9.07	102.6
KLR-0387-L3	98.43	82.68	854.4	4.29	9.83	153.8
KLR-0400-L2	101.6	86.94	587.4	3.53	5.49	301.5
KLR-0400-L3	101.6	86.94	881.1	4.29	6.25	452.2
