קפיץ גלי רב-סיבובי עם קצוות מרופדים למכונות שלכם KMS

Name: קפיץ גלי רב-סיבובי עם קצוות מרופדים למכונות שלכם KMS
Brand: beentools

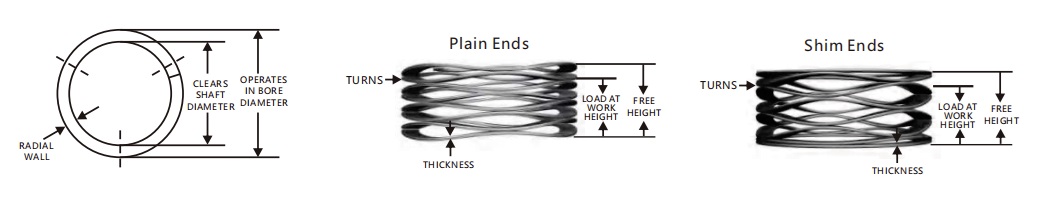

קפיצי גל עם קצוות שטוחים בעלי סליל שטוח בכל קצה כקפיץ תומך, וקפיצי גל רב-שכבתיים משיא לשיא.

תיאור

השכבות העליונות והתחתונות נמצאות במגע בנקודות השיא והעמק; מספר הסלילים האפקטיבי הוא 2 פחות ממספר הסלילים הכולל. קפיצי גלים רב-סיבוביים עם קצוות מרופדים בדרך כלל בעלי מספר רב של נקודות שיא, היוצרות תזוזה צירית יחסית כאשר הם נתונים לעומסים ציריים, ויוצרות אנרגיית עיוות. כאשר העומס המופעל מוסר, קפיץ הגל חוזר לצורתו המקורית תחת אנרגיית העיוות, ומספק ריפוד ושיכוך רעידות. העיצוב של קפיץ זה מאפשר לו לספק יחס אלסטיות יציב, שבו העומס פרופורציונלי לכמות העיוות, במגוון תנאי הפעלה, ובכך להבטיח בקרת עומס מדויקת.

תכונות ויתרונות

יציבות מבנית:קצות השימ מגדילים את משטח המגע, מספקים יציבות טובה יותר ופיזור עומס אחיד, ומפחיתים ריכוזי מאמץ מקומיים.
אפקט שיכוך רעידות:עיצוב זה יכול לרכך ביעילות זעזועים ורטט ומתאים לתדרים גבוהים ולתנועות גדולות.
עיצוב רב-סלילי:העיצוב של סלילים מרובים מעניק לקפיץ גמישות ויכולת עיוות טובות יותר, והוא יכול לעמוד בעומסים גדולים יותר.
יישומים:נמצא בשימוש נרחב במערכות מתלים לרכב, ציוד מכני, מוצרים אלקטרוניים וכו', בהם נדרשת ביצועים גבוהים ואמינות גבוהה.
בחירת חומרים:חומרים בעלי חוזק גבוה, כגון סגסוגת פלדה, משמשים לעתים קרובות כדי לשפר את עמידות הקפיצים בפני עייפות ואת אורך חייהם.

קפיץ גלי רב-סיבובי עם קצוות מרופדים

פרמטרים טכניים1

מספר פריט	פועל ב קוטר נשא (מ"מ)	קוטר פיר (מ"מ)	עומס (N)	גובה עבודה (מ"מ)	גובה חופשי (מ"מ)	קשיחות קפיץ (N/מ"מ)
KMS05-L1	5	3.5	5	1.14	1.84	7.14
KMS05-L2	5	3.5	5	1.52	2.45	5.38
KMS05-L3	5	3.5	5	1.91	3.06	4.35
KMS05-L4	5	3.5	5	2.26	3.68	3.52
KMS05-L5	5	3.5	5	2.67	4.29	3.09
KMS05-L6	5	3.5	5	3.02	4.9	2.66
KMS05-L7	5	3.5	5	3.43	5.52	2.39
KMS05-L8	5	3.5	5	4.14	6.74	1.92
KMS05-L9	5	3.5	5	4.9	7.97	1.63
KMS05-M1	5	3.5	10	1.14	1.89	13.33
KMS05-M2	5	3.5	10	1.52	2.52	10
KMS05-M3	5	3.5	10	1.91	3.15	8.06
KMS05-M4	5	3.5	10	2.26	3.78	6.58
KMS05-M5	5	3.5	10	2.67	4.41	5.75
KMS05-M6	5	3.5	10	3.02	5.04	4.95
KMS05-M7	5	3.5	10	3.43	5.04	4.46
KMS05-M8	5	3.5	10	4.14	6.93	3.58
KMS05-M9	5	3.5	10	4.9	8.19	3.04
KMS06-L1	6	4	6	0.61	1.52	6.59
KMS06-L2	6	4	6	0.81	2.03	4.92
KMS06-L3	6	4	6	1.02	2.54	3.95
KMS06-L4	6	4	6	1.22	3.05	3.28
KMS06-L5	6	4	6	1.42	3.56	2.8
KMS06-L6	6	4	6	1.63	4.06	2.47
KMS06-L7	6	4	6	1.83	4.57	2.19
KMS06-L8	6	4	6	2.24	5.59	1.79
KMS06-L9	6	4	6	2.64	6.6	1.52
KMS06-M1	6	4	12	0.74	1.52	15.38
KMS06-M2	6	4	12	0.97	2.03	11.32
KMS06-M3	6	4	12	1.22	2.54	9.09
KMS06-M4	6	4	12	1.47	3.05	7.59
KMS06-M5	6	4	12	1.7	3.56	6.45
KMS06-M6	6	4	12	1.96	4.06	5.71
KMS06-M7	6	4	12	2.18	4.57	5.02
KMS06-M8	6	4	12	2.69	5.59	4.14
KMS06-M9	6	4	12	3.18	6.6	3.51
KMS08-L1	8	5	15	1.7	2.82	13.39
KMS08-L2	8	5	15	2.39	3.76	10.95
KMS08-L3	8	5	15	2.74	4.7	7.65
KMS08-L4	8	5	15	3.56	5.64	7.21
KMS08-L5	8	5	15	4.01	6.58	5.84
KMS08-L6	8	5	15	4.57	7.52	5.08
KMS08-L7	8	5	15	5.26	8.46	4.69
KMS08-L8	8	5	15	6.35	10.34	3.76
KMS08-L9	8	5	15	7.37	12.22	3.09
KMS08-M1	8	5	30	1.78	2.82	28.85
KMS08-M2	8	5	30	2.54	3.76	24.59
KMS08-M3	8	5	30	3.05	4.7	18.18
KMS08-M4	8	5	30	3.81	5.64	16.39
KMS08-M5	8	5	30	4.32	6.58	13.27
KMS08-M6	8	5	30	4.95	7.52	11.67
KMS08-M7	8	5	30	5.59	8.46	10.45
KMS08-M8	8	5	30	6.86	10.34	8.62
KMS08-M9	8	5	30	7.87	12.22	6.9
KMS10-L1	10	7	18	1.91	3.96	8.78
KMS10-L2	10	7	18	2.54	5.28	6.57
KMS10-L3	10	7	18	3.15	6.6	5.22
KMS10-L4	10	7	18	3.78	7.92	4.35
KMS10-L5	10	7	18	4.42	9.25	3.73
KMS10-L6	10	7	18	5.05	10.57	3.26
KMS10-L7	10	7	18	5.69	11.89	2.9
KMS10-L8	10	7	18	6.32	13.21	2.61
KMS10-L9	10	7	18	6.96	14.53	2.38
KMS10-M1	10	7	35	2.03	3.96	18.13
KMS10-M2	10	7	35	2.79	5.28	14.06
KMS10-M3	10	7	35	3.56	6.6	11.51
KMS10-M4	10	7	35	4.32	7.92	9.72
KMS10-M5	10	7	35	5.08	9.25	8.39
KMS10-M6	10	7	35	5.84	10.57	7.4
KMS10-M7	10	7	35	6.6	11.89	6.62
KMS10-M8	10	7	35	7.37	13.21	5.99
KMS10-M9	10	7	35	8.13	14.53	5.47
KMS12-L1	12	9	20	1.47	4.34	6.97
KMS12-L2	12	9	20	1.98	5.79	5.25
KMS12-L3	12	9	20	2.46	7.24	4.18
KMS12-L4	12	9	20	2.95	8.69	3.48
KMS12-L5	12	9	20	3.45	10.13	2.99
KMS12-L6	12	9	20	3.94	11.58	2.62
KMS12-L7	12	9	20	4.45	13.03	2.33
KMS12-L8	12	9	20	4.93	14.48	2.09
KMS12-L9	12	9	20	5.44	15.93	1.91
KMS12-M1	12	8.5	40	2.36	4.34	20.2
KMS12-M2	12	8.5	40	3.18	5.79	15.33
KMS12-M3	12	8.5	40	3.96	7.24	12.2
KMS12-M4	12	8.5	40	4.75	8.69	10.15
KMS12-M5	12	8.5	40	5.54	10.13	8.71
KMS12-M6	12	8.5	40	6.32	11.58	7.6
KMS12-M7	12	8.5	40	7.11	13.03	6.76
KMS12-M8	12	8.5	40	7.92	14.48	6.1
KMS12-M9	12	8.5	40	8.71	15.93	5.54
KMS12-H1	12	8.5	60	1.98	4.34	25.42
KMS12-H2	12	8.5	60	2.64	5.79	19.05
KMS12-H3	12	8.5	60	3.3	7.24	15.23
KMS12-H4	12	8.5	60	3.99	8.69	12.77
KMS12-H5	12	8.5	60	4.65	10.13	10.95
KMS12-H6	12	8.5	60	5.31	11.58	9.57
KMS12-H7	12	8.5	60	5.97	13.03	8.5
KMS12-H8	12	8.5	60	6.63	14.48	7.64
KMS12-H9	12	8.5	60	7.29	15.93	6.94
KMS14-L1	14	10	22	2.18	4.95	7.94
KMS14-L2	14	10	22	2.95	6.6	6.03
KMS14-L3	14	10	22	3.71	8.26	4.84
KMS14-L4	14	10	22	4.52	9.91	4.08
KMS14-L5	14	10	22	5.33	11.56	3.53
KMS14-L6	14	10	22	6.17	13.21	3.13
KMS14-L7	14	10	22	7.01	14.86	2.8
KMS14-L8	14	10	22	7.85	16.51	2.54
KMS14-L9	14	10	22	8.71	18.16	2.33
KMS14-M1	14	10	50	2.18	4.95	18.05
KMS14-M2	14	10	50	2.95	6.6	13.7
KMS14-M3	14	10	50	3.71	8.26	10.99
KMS14-M4	14	10	50	4.52	9.91	9.28
KMS14-M5	14	10	50	5.33	11.56	8.03
KMS14-M6	14	10	50	6.17	13.21	7.1
KMS14-M7	14	10	50	7.01	14.86	6.37
KMS14-M8	14	10	50	7.85	16.51	5.77
KMS14-M9	14	10	50	8.71	18.16	5.29
KMS14-H1	14	9	80	3.15	4.95	44.44
KMS14-H2	14	9	80	4.19	6.6	33.2
KMS14-H3	14	9	80	5.26	8.26	26.67
KMS14-H4	14	9	80	6.3	9.91	22.16
KMS14-H5	14	9	80	7.34	11.56	18.96
KMS14-H6	14	9	80	8.41	13.21	16.67
KMS14-H7	14	9	80	9.45	14.86	14.79
KMS14-H8	14	9	80	10.49	16.51	13.29
KMS14-H9	14	9	80	11.56	18.16	12.12
KMS15-L1	15	11	25	2.57	5.18	9.58
KMS15-L2	15	11	25	3.43	6.91	7.18
KMS15-L3	15	11	25	4.27	8.64	5.72
KMS15-L4	15	11	25	5.13	10.36	4.78
KMS15-L5	15	11	25	5.99	12.09	4.1
KMS15-L6	15	11	25	6.83	13.82	3.58
KMS15-L7	15	11	25	7.7	15.54	3.19
KMS15-L8	15	11	25	8.53	17.27	2.86
KMS15-L9	15	11	25	9.4	19	2.6
KMS15-M1	15	10	50	3.43	5.18	28.57
KMS15-M2	15	10	50	4.57	6.91	21.37
KMS15-M3	15	10	50	5.72	8.64	17.12
KMS15-M4	15	10	50	6.86	10.36	14.29
KMS15-M5	15	10	50	8	12.09	12.22
KMS15-M6	15	10	50	9.14	13.82	10.68
KMS15-M7	15	10	50	10.29	15.54	9.52
KMS15-M8	15	10	50	11.43	17.27	8.56
KMS15-M9	15	10	50	12.57	19	7.78
KMS15-H1	15	10	80	3.2	5.18	40.4
KMS15-H2	15	10	80	4.19	6.91	29.41
KMS15-H3	15	10	80	5.23	8.64	23.46
KMS15-H4	15	10	80	6.27	10.36	19.56
KMS15-H5	15	10	80	7.32	12.09	16.77
KMS15-H6	15	10	80	8.36	13.82	14.65
KMS15-H7	15	10	80	9.4	15.54	13.03
KMS15-H8	15	10	80	10.46	17.27	11.75
KMS15-H9	15	10	80	11.51	19	10.68
KMS16-L1	16	11	25	2.11	5.41	7.58
KMS16-L2	16	11	25	2.79	7.21	5.66
KMS16-L3	16	11	25	3.51	9.02	4.54
KMS16-L4	16	11	25	4.19	10.82	3.77
KMS16-L5	16	11	25	4.9	12.62	3.24
KMS16-L6	16	11	25	6.3	16.23	2.52
KMS16-L7	16	11	25	7.7	19.84	2.06
KMS16-L8	16	11	25	9.09	23.44	1.74
KMS16-M1	16	11	55	3.63	5.41	30.9
KMS16-M2	16	11	55	4.83	7.21	23.11
KMS16-M3	16	11	55	6.05	9.02	18.52
KMS16-M4	16	11	55	7.24	10.82	15.36
KMS16-M5	16	11	55	8.46	12.62	13.22
KMS16-M6	16	11	55	10.87	16.23	10.26
KMS16-M7	16	11	55	13.28	19.84	8.38
KMS16-M8	16	11	55	15.7	23.44	7.11
KMS16-H1	16	11	90	3.3	5.41	42.65
KMS16-H2	16	11	90	4.57	7.21	34.09
KMS16-H3	16	11	90	5.59	9.02	26.24
KMS16-H4	16	11	90	6.86	10.82	22.73
KMS16-H5	16	11	90	7.87	12.62	18.95
KMS16-H6	16	11	90	10.16	16.23	14.83
KMS16-H7	16	11	90	12.45	19.84	12.18
KMS16-H8	16	11	90	14.73	23.44	10.33
KMS18-L1	18	13	30	3.63	5.72	14.35
KMS18-L2	18	13	30	4.75	7.62	10.45
KMS18-L3	18	13	30	5.94	9.53	8.36
KMS18-L4	18	13	30	7.14	11.43	6.99
KMS18-L5	18	13	30	8.31	13.34	5.96
KMS18-L6	18	13	30	10.69	17.15	4.64
KMS18-L7	18	13	30	14.25	22.86	3.48
KMS18-M1	18	13	55	3.68	5.72	26.96
KMS18-M2	18	13	55	4.98	7.62	20.83
KMS18-M3	18	13	55	6.22	9.53	16.62
KMS18-M4	18	13	55	7.47	11.43	13.89
KMS18-M5	18	13	55	8.74	13.34	11.96
KMS18-M6	18	13	55	11.23	17.15	9.29
KMS18-M7	18	13	55	14.96	22.86	6.96
KMS18-H1	18	13	90	3.84	5.72	47.87
KMS18-H2	18	13	90	5.13	7.62	36.14
KMS18-H3	18	13	90	6.4	9.53	28.75
KMS18-H4	18	13	90	7.7	11.43	24.13
KMS18-H5	18	13	90	8.97	13.34	20.59
KMS18-H6	18	13	90	11.53	17.15	16.01
KMS18-H7	18	13	90	15.37	22.86	12.02
KMS20-L1	20	15	35	2.72	6.32	9.72
KMS20-L2	20	15	35	3.61	8.43	7.26
KMS20-L3	20	15	35	4.52	10.54	5.81
KMS20-L4	20	15	35	5.41	12.65	4.83
KMS20-L5	20	15	35	6.32	14.76	4.15
KMS20-L6	20	15	35	8.13	18.97	3.23
KMS20-L7	20	15	35	10.82	25.3	2.42
KMS20-M1	20	14	70	3.05	6.32	21.41
KMS20-M2	20	14	70	4.06	8.43	16.02
KMS20-M3	20	14	70	5.08	10.54	12.82
KMS20-M4	20	14	70	6.27	12.65	10.97
KMS20-M5	20	14	70	7.32	14.76	9.41
KMS20-M6	20	14	70	9.17	18.97	7.14
KMS20-M7	20	14	70	12.22	25.3	5.35
KMS20-H1	20	14	100	4.24	6.32	48.08
KMS20-H2	20	14	100	5.66	8.43	36.1
KMS20-H3	20	14	100	7.06	10.54	28.74
KMS20-H4	20	14	100	8.48	12.65	23.98
KMS20-H5	20	14	100	9.91	14.76	20.62
KMS20-H6	20	14	100	12.73	18.97	16.03
KMS20-H7	20	14	100	16.97	25.3	12
KMS25-L1	25	19	50	2.06	6.63	10.94
KMS25-L2	25	19	50	2.74	8.84	8.2
KMS25-L3	25	19	50	3.43	11.05	6.56
KMS25-L4	25	19	50	4.11	13.26	5.46
KMS25-L5	25	19	50	4.8	15.47	4.69
KMS25-L6	25	19	50	6.2	19.89	3.65
KMS25-L7	25	19	50	8.26	26.52	2.74
KMS25-M1	25	19	80	2.95	6.63	21.74
KMS25-M2	25	19	80	3.94	8.84	16.33
KMS25-M3	25	19	80	4.9	11.05	13.01
KMS25-M4	25	19	80	5.89	13.26	10.85

פרמטרים טכניים2

מספר פריט	פועל ב קוטר נשא (מ"מ)	קוטר פיר (מ"מ)	עומס (N)	גובה עבודה (מ"מ)	גובה חופשי (מ"מ)	קשיחות קפיץ (N/מ"מ)
KMS25-M5	25	19	80	6.88	15.47	9.31
KMS25-M6	25	19	80	8.84	19.89	7.24
KMS25-M7	25	19	80	11.79	26.52	5.43
KMS25-H1	25	19	110	4.04	6.63	42.47
KMS25-H2	25	19	110	5.38	8.84	31.79
KMS25-H3	25	19	110	6.73	11.05	25.46
KMS25-H4	25	19	110	8.08	13.26	21.24
KMS25-H5	25	19	110	9.4	15.47	18.12
KMS25-H6	25	19	110	12.12	19.89	14.16
KMS25-H7	25	19	110	16.15	26.52	10.61
KMS28-L1	28	22	50	3.76	7.24	14.37
KMS28-L2	28	22	50	5	9.65	10.75
KMS28-L3	28	22	50	6.27	12.07	8.62
KMS28-L4	28	22	50	7.52	14.48	7.18
KMS28-L5	28	22	50	8.79	16.89	6.17
KMS28-L6	28	22	50	10.03	19.3	5.39
KMS28-L7	28	22	50	11.28	21.72	4.79
KMS28-L8	28	22	50	13.79	26.54	3.92
KMS28-L9	28	22	50	16.31	31.37	3.32
KMS28-M1	28	22	80	4.39	7.24	28.07
KMS28-M2	28	22	80	5.84	9.65	21
KMS28-M3	28	22	80	7.32	12.07	16.84
KMS28-M4	28	22	80	8.79	14.48	14.06
KMS28-M5	28	22	80	10.24	16.89	12.03
KMS28-M6	28	22	80	11.71	19.3	10.54
KMS28-M7	28	22	80	13.18	21.72	9.37
KMS28-M8	28	22	80	16.1	26.54	7.66
KMS28-M9	28	22	80	19.02	31.37	6.48
KMS28-H1	28	22	130	4.57	7.24	48.69
KMS28-H2	28	22	130	6.07	9.65	36.31
KMS28-H3	28	22	130	7.59	12.07	29.02
KMS28-H4	28	22	130	9.12	14.48	24.25
KMS28-H5	28	22	130	10.64	16.89	20.8
KMS28-H6	28	22	130	12.17	19.3	18.23
KMS28-H7	28	22	130	13.69	21.72	16.19
KMS28-H8	28	22	130	16.71	26.54	13.22
KMS28-H9	28	22	130	19.76	31.37	11.2
KMS30-L1	30	24	50	3.18	7.62	11.26
KMS30-L2	30	24	50	4.22	10.16	8.42
KMS30-L3	30	24	50	5.28	12.7	6.74
KMS30-L4	30	24	50	6.32	15.24	5.61
KMS30-L5	30	24	50	7.39	17.78	4.81
KMS30-L6	30	24	50	8.43	20.32	4.21
KMS30-L7	30	24	50	9.5	22.86	3.74
KMS30-L8	30	24	50	11.61	27.94	3.06
KMS30-L9	30	24	50	13.72	33.02	2.59
KMS30-M1	30	24	90	3.51	7.62	21.9
KMS30-M2	30	24	90	4.7	10.16	16.48
KMS30-M3	30	24	90	5.87	12.7	13.18
KMS30-M4	30	24	90	7.04	15.24	10.98
KMS30-M5	30	24	90	8.2	17.78	9.39
KMS30-M6	30	24	90	9.37	20.32	8.22
KMS30-M7	30	24	90	10.54	22.86	7.31
KMS30-M8	30	24	90	12.9	27.94	5.98
KMS30-M9	30	24	90	15.24	33.02	5.06
KMS30-H1	30	24	130	4.19	7.62	37.9
KMS30-H2	30	24	130	5.59	10.16	28.45
KMS30-H3	30	24	130	6.99	12.7	22.77
KMS30-H4	30	24	130	8.38	15.24	18.95
KMS30-H5	30	24	130	9.78	17.78	16.25
KMS30-H6	30	24	130	11.18	20.32	14.22
KMS30-H7	30	24	130	12.57	22.86	12.63
KMS30-H8	30	24	130	15.37	27.94	10.34
KMS30-H9	30	24	130	18.16	33.02	8.75
KMS35-L1	35	27	70	3.94	8.38	15.77
KMS35-L2	35	27	70	5.23	11.18	11.76
KMS35-L3	35	27	70	6.55	13.97	9.43
KMS35-L4	35	27	70	7.87	16.76	7.87
KMS35-L5	35	27	70	9.17	19.56	6.74
KMS35-L6	35	27	70	10.49	22.35	5.9
KMS35-L7	35	27	70	11.81	25.15	5.25
KMS35-L8	35	27	70	14.43	30.73	4.29
KMS35-L9	35	27	70	17.04	36.32	3.63
KMS35-M1	35	27	110	4.14	8.38	25.94
KMS35-M2	35	27	110	5.51	11.18	19.4
KMS35-M3	35	27	110	6.88	13.97	15.51
KMS35-M4	35	27	110	8.26	16.76	12.94
KMS35-M5	35	27	110	9.63	19.56	11.08
KMS35-M6	35	27	110	11.02	22.35	9.71
KMS35-M7	35	27	110	12.4	25.15	8.63
KMS35-M8	35	27	110	15.14	30.73	7.06
KMS35-M9	35	27	110	17.91	36.32	5.98
KMS35-H1	35	27	160	4.04	8.38	36.87
KMS35-H2	35	27	160	5.38	11.18	27.59
KMS35-H3	35	27	160	6.73	13.97	22.1
KMS35-H4	35	27	160	8.08	16.76	18.43
KMS35-H5	35	27	160	9.42	19.56	15.78
KMS35-H6	35	27	160	10.77	22.35	13.82
KMS35-H7	35	27	160	12.12	25.15	12.28
KMS35-H8	35	27	160	14.81	30.73	10.05
KMS35-H9	35	27	160	17.5	36.32	8.5
KMS40-L1	40	30	100	2.9	9.14	16.03
KMS40-L2	40	30	100	3.86	12.19	12
KMS40-L3	40	30	100	4.8	15.24	9.58
KMS40-L4	40	30	100	5.77	18.29	7.99
KMS40-L5	40	30	100	6.73	21.34	6.84
KMS40-L6	40	30	100	7.7	24.38	6
KMS40-L7	40	30	100	8.66	27.43	5.33
KMS40-L8	40	30	100	10.59	33.53	4.36
KMS40-L9	40	30	100	12.52	39.62	3.69
KMS40-M1	40	30	150	5.44	9.14	40.54
KMS40-M2	40	30	150	7.24	12.19	30.3
KMS40-M3	40	30	150	9.04	15.24	24.19
KMS40-M4	40	30	150	10.85	18.29	20.16
KMS40-M5	40	30	150	12.65	21.34	17.26
KMS40-M6	40	30	150	14.48	24.38	15.15
KMS40-M7	40	30	150	16.28	27.43	13.45
KMS40-M8	40	30	150	19.89	33.53	11
KMS40-M9	40	30	150	23.5	39.62	9.31
KMS40-H1	40	30	300	5.66	9.14	86.21
KMS40-H2	40	30	300	7.54	12.19	64.52
KMS40-H3	40	30	300	9.42	15.24	51.55
KMS40-H4	40	30	300	11.33	18.29	43.1
KMS40-H5	40	30	300	13.21	21.34	36.9
KMS40-H6	40	30	300	15.09	24.38	32.29
KMS40-H7	40	30	300	16.97	27.43	28.68
KMS40-H8	40	30	300	20.75	33.53	23.47
KMS40-H9	40	30	300	24.54	39.62	19.89
KMS45-L1	45	35	110	3.38	9.91	16.85
KMS45-L2	45	35	110	4.52	13.21	12.66
KMS45-L3	45	35	110	5.64	16.51	10.12
KMS45-L4	45	35	110	6.76	19.81	8.43
KMS45-L5	45	35	110	7.9	23.11	7.23
KMS45-L6	45	35	110	9.02	26.42	6.32
KMS45-L7	45	35	110	10.16	29.72	5.62
KMS45-L8	45	35	110	12.4	36.32	4.6
KMS45-L9	45	35	110	14.66	42.93	3.89
KMS45-M1	45	35	225	5.33	9.91	49.13
KMS45-M2	45	35	225	6.99	13.21	36.17
KMS45-M3	45	35	225	9.14	16.51	30.53
KMS45-M4	45	35	225	10.8	19.81	24.97
KMS45-M5	45	35	225	12.7	23.11	21.61
KMS45-M6	45	35	225	14.48	26.42	18.84
KMS45-M7	45	35	225	16.26	29.72	16.72
KMS45-M8	45	35	225	19.81	36.32	13.63
KMS45-M9	45	35	225	23.37	42.93	11.5
KMS45-H1	45	35	400	6.43	9.91	114.94
KMS45-H2	45	35	400	8.38	13.21	82.82
KMS45-H3	45	35	400	11.2	16.51	75.33
KMS45-H4	45	35	400	12.95	19.81	58.31
KMS45-H5	45	35	400	15.37	23.11	51.68
KMS45-H6	45	35	400	17.27	26.42	43.72
KMS45-H7	45	35	400	19.68	29.72	39.88
KMS45-H8	45	35	400	24.26	36.32	33.17
KMS45-H9	45	35	400	28.45	42.93	27.62
KMS50-L1	50	40	110	4.83	10.29	20.15
KMS50-L2	50	40	110	6.1	13.72	14.44
KMS50-L3	50	40	110	7.87	17.15	11.85
KMS50-L4	50	40	110	9.4	20.57	9.85
KMS50-L5	50	40	110	11.3	24	8.66
KMS50-L6	50	40	110	12.7	27.43	7.47
KMS50-L7	50	40	110	14.99	30.86	6.93
KMS50-L8	50	40	110	18.16	37.72	5.62
KMS50-L9	50	40	110	21.34	44.58	4.73
KMS50-L10	50	40	110	24.64	51.44	4.1
KMS50-M1	50	40	225	4.62	10.29	39.68
KMS50-M2	50	40	225	6.35	13.72	30.5
KMS50-M3	50	40	225	7.49	17.15	23.29
KMS50-M4	50	40	225	8.89	20.57	19.26
KMS50-M5	50	40	225	10.54	24	16.72
KMS50-M6	50	40	225	11.89	27.43	14.48
KMS50-M7	50	40	225	13.59	30.86	13.03
KMS50-M8	50	40	225	16.71	37.72	10.71
KMS50-M9	50	40	225	19.61	44.58	9.01
KMS50-M10	50	40	225	22.48	51.44	7.77
KMS50-H1	50	40	400	5.92	10.29	91.53
KMS50-H2	50	40	400	7.8	13.72	67.57
KMS50-H3	50	40	400	10.16	17.15	57.22
KMS50-H4	50	40	400	11.79	20.57	45.56
KMS50-H5	50	40	400	14.15	24	40.61
KMS50-H6	50	40	400	15.62	27.43	33.87
KMS50-H7	50	40	400	17.91	30.86	30.89
KMS50-H8	50	40	400	21.54	37.72	24.72
KMS50-H9	50	40	400	25.65	44.58	21.13
KMS50-H10	50	40	400	29.21	51.44	17.99
KMS55-L1	55	45	125	5.59	11.05	22.89
KMS55-L2	55	45	125	7.72	14.73	17.83
KMS55-L3	55	45	125	9.68	18.41	14.3
KMS55-L4	55	45	125	11.48	22.1	11.77
KMS55-L5	55	45	125	13.92	25.78	10.54
KMS55-L6	55	45	125	15.52	29.46	8.97
KMS55-L7	55	45	125	18.41	33.15	8.49
KMS55-L8	55	45	125	21.67	40.51	6.63
KMS55-L9	55	45	125	25.65	47.88	5.62
KMS55-L10	55	45	125	29.77	55.25	4.91
KMS55-M1	55	45	250	3.1	11.05	31.45
KMS55-M2	55	45	250	4.11	14.73	23.54
KMS55-M3	55	45	250	5.16	18.41	18.85
KMS55-M4	55	45	250	6.2	22.1	15.72
KMS55-M5	55	45	250	7.21	25.78	13.46
KMS55-M6	55	45	250	8.26	29.46	11.79
KMS55-M7	55	45	250	9.27	33.15	10.47
KMS55-M8	55	45	250	11.33	40.51	8.57
KMS55-M9	55	45	250	13.41	47.88	7.25
KMS55-M10	55	45	250	15.47	55.25	6.28
KMS55-H1	55	45	400	5.31	11.05	69.69
KMS55-H2	55	45	400	7.24	14.73	53.4
KMS55-H3	55	45	400	9.09	18.41	42.87
KMS55-H4	55	45	400	10.64	22.1	34.9
KMS55-H5	55	45	400	12.24	25.78	29.54
KMS55-H6	55	45	400	14.1	29.46	26.04
KMS55-H7	55	45	400	15.82	33.15	23.08
KMS55-H8	55	45	400	19.3	40.51	18.86
KMS55-H9	55	45	400	23.11	47.88	16.15
KMS55-H10	55	45	400	26.54	55.25	13.93
KMS60-L1	60	50	135	5.59	11.43	23.12
KMS60-L2	60	50	135	7.47	15.24	17.37
KMS60-L3	60	50	135	9.32	19.05	13.87
KMS60-L4	60	50	135	11.2	22.86	11.58
KMS60-L5	60	50	135	13.06	26.67	9.92
KMS60-L6	60	50	135	14.94	30.48	8.69
KMS60-L7	60	50	135	16.79	34.29	7.71
KMS60-L8	60	50	135	20.52	41.91	6.31
KMS60-L9	60	50	135	24.26	49.53	5.34
KMS60-L10	60	50	135	27.99	57.15	4.63
KMS60-M1	60	50	275	6.65	11.43	57.53
KMS60-M2	60	50	275	8.86	15.24	43
KMS60-M3	60	50	275	11.07	19.05	34.46
KMS60-M4	60	50	275	13.28	22.86	28.71
KMS60-M5	60	50	275	15.49	26.67	24.6
KMS60-M6	60	50	275	17.7	30.48	21.52
KMS60-M7	60	50	275	19.94	34.29	19.16
KMS60-M8	60	50	275	24.36	41.91	15.67
KMS60-M9	60	50	275	28.78	49.53	13.25
KMS60-M10	60	50	275	33.22	57.15	11.49
KMS60-H1	60	50	450	7.75	11.43	122.28
KMS60-H2	60	50	450	10.31	15.24	91.28
KMS60-H3	60	50	450	12.9	19.05	73.17
KMS60-H4	60	50	450	15.47	22.86	60.89
KMS60-H5	60	50	450	18.06	26.67	52.26
KMS60-H6	60	50	450	20.62	30.48	45.64
KMS60-H7	60	50	450	23.22	34.29	40.65
KMS60-H8	60	50	450	28.37	41.91	33.23
KMS60-H9	60	50	450	33.53	49.53	28.13
KMS60-H10	60	50	450	38.68	57.15	24.36
