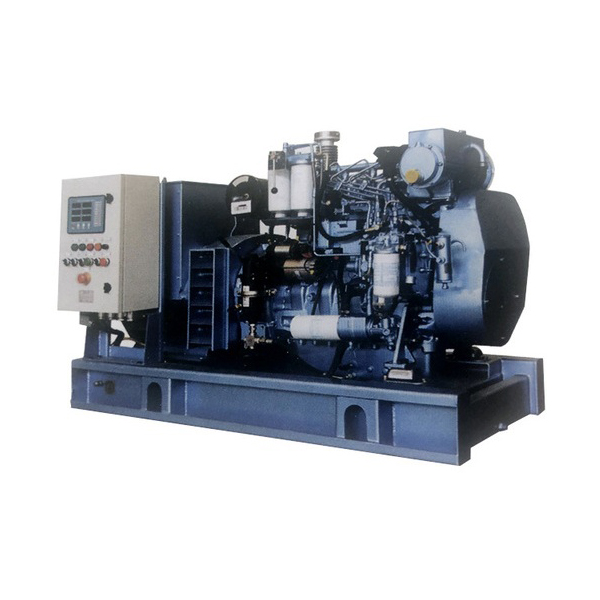

גנרטור דיזל ימי לאספקת חשמל ראשית או גיבוי

רכיבי גנרטור דיזל ימי

• מנוע דיזל (יחידת הכוח הראשית):
  • מספק אנרגיה מכנית לגנרטור.
  • ארבע פעימות או שתי פעימות, עיצוב מותאם לשימוש ימי.
  • קירור מים (קירור מים מתוקים במעגל סגור או קירור ישיר במי ים).
  • מצויד במגדש טורבו לגזי פליטה כדי לשפר את יעילות הדלק.
• גנרטור:
  • ממיר אנרגיה מכנית לאנרגיה חשמלית.
  • בדרך כלל אלטרנטור סינכרוני תלת-פאזי.
  • עיצוב עמיד בפני התזת מלח, לחות וקורוזיה.
  • מתחים נפוצים: 400V, 440V, 690V; תדר: 50Hz או 60Hz.
• מערכת בקרה:
  • מפקחת ומאוטמת את פעולת הגנרטור.
  • לוח הבקרה מציג מתח, זרם, תדר, לחץ שמן, טמפרטורה וכו'.
  • הגנה אוטומטית: לחץ שמן נמוך, טמפרטורת מים גבוהה, מהירות יתר, עומס יתר, קצר חשמלי וכו'.
• מערכת דלק:
  • מספקת דלק דיזל.
  • כוללת מיכל דלק, משאבה, מסננים, מערכת הזרקה בלחץ גבוה.
  • מסננים בעלי יעילות גבוהה מונעים מזיהומים בדלק לפגוע במנוע.
• מערכת קירור:
  • מונעת התחממות יתר של המנוע.
  • מחזור מים מתוקים סגור או קירור ישיר במי ים.
  • ספינות גדולות משתמשות במחליפי חום כדי להפחית את צריכת המים.
• מערכת שימון:
  • מפחיתה את בלאי המנוע ומאריכה את חיי השירות.
  • כוללת מיכל שמן, משאבה, מקרר, מסנן.
  • אזעקות אוטומטיות ללחץ שמן וטמפרטורה.
• מערכת פליטה:
  • מפנה גזי פליטה של בעירה דיזל.
  • חומרים עמידים בטמפרטורות גבוהות; משתיק קול מפחית רעש.
  • טיפול בפליטה (למשל, SCR) מפחית את פליטת NOx לצורך עמידה בדרישות הסביבתיות.
• מכשיר לריסון רעידות:
  • מפחית רעידות ורעש במהלך הפעולה.
  • חיבורים אלסטיים ורפידות בולמות זעזועים מבטיחים פעולה חלקה.

עקרון הפעולה

1. הבעירה מספקת אנרגיה מכנית:מנוע הדיזל משלים מחזורי יניקה, דחיסה, בעירה ופליטה. בעירה של דיזל מייצרת גז בלחץ גבוה, המניע את הבוכנה וממיר אנרגיה כימית לאנרגיה מכנית.
2. מניע את הגנרטור לייצור חשמל:גל הארכובה של המנוע מסובב את הרוטור של הגנרטור, ומשרה זרם באמצעות הסליל האלקטרומגנטי כאשר הוא חותך את השדה המגנטי.
3. מייצר אנרגיה חשמלית:הגנרטור מספק זרם חילופין למערכת החשמל של הספינה.

תכונות עיקריות של גנרטורים דיזל ימיים

• אמינות גבוהה:תכנון חזק לעבודה ארוכת טווח בעומס גבוה עם שיעורי תקלות נמוכים ועלויות תחזוקה נמוכות.
• עמידות בסביבה ימית:חומרים עמידים בפני קורוזיה במי ים, לחות גבוהה וריסוס מלח; מבנה עמיד למים, חלודה ומלח.
• פעולה יציבה:בולמי זעזועים וכיסוי אטום לרעש עבור רעש ורטט נמוכים; מתח ותדר יציבים עבור יציבות הציוד המותקן.
• חיסכון באנרגיה והגנה על הסביבה:מסילה משותפת בלחץ גבוה, טורבו וטיפול מתקדם בפליטה (SCR, DPF) לצריכת דלק נמוכה ופליטה מופחתת.
• אוטומציה גבוהה:הפעלה/כיבוי אוטומטיים, ניהול עומס ואבחון/הגנה אוטומטיים מפני תקלות, לשיפור הבטיחות.

שימושים עיקריים

• אספקת חשמל עיקרית:מספק כוח למערכות הספינה כגון הנעה, חימום מחסן המטען ומתקני המגורים של הצוות.
• כוח גיבוי:מספק גיבוי חירום לפונקציות חיוניות (אורות ניווט, תקשורת) במקרה של כשל באספקת החשמל הראשית או בחוף.
• אספקת חשמל מיוחדת:תומך במחסנים מקוררים, ספינות קידוח, ספינות מחקר וציוד מיוחד אחר.
• אספקת חשמל עזר:משלים את החשמל היבשתי, ומספק חשמל למגורים בזמן העגינה בנמל.
