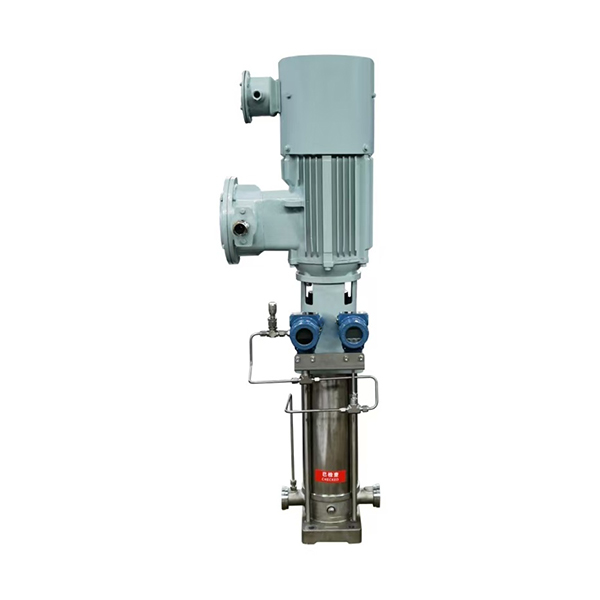

משאבות צנטריפוגליות רב-שלביות עם הנעה מגנטית ימית

משאבות צנטריפוגליות ימיות רב-שלביות עם הנעה מגנטית תוכננו כך שיפעלו ללא דליפות, ביעילות גבוהה ובבטיחות בסביבות הדורשות איטום חזק, כגון ספינות המונעות במתנול ומכליות כימיקלים. העיצוב הקומפקטי, החומרים העמידים בפני קורוזיה והצימוד המגנטי המתקדם הופכים אותן לאידיאליות עבור מערכות מודרניות להעברת דלק ונוזלים ימיים.

1. תכונות עיקריות

1. יתרונות הצימוד המגנטי:
   • תכנון ללא דליפות: העברת כוח מבודדת מבטלת את הסיכון לדליפת חומרים, דבר חיוני עבור מתנול ודלקים מסוכנים אחרים.
   • העברה ללא מגע: אין מגע מכני בין הפיר הראשי לפיר המונע, מה שממזער את הבלאי ומאריך את חיי הציוד.
   • אטמים סטטיים: מחליף אטמים דינמיים באטמים סטטיים, מה שמגביר את האמינות ומבטל רכיבים המועדים לדליפה.
   • הפחתת רעידות ורעש: הצימוד המגנטי מרכך וסופג רעידות, מה שמביא לפעולה שקטה יותר.
2. תכונות המשאבה:
   • ראש גבוה וזרימה גדולה: אימפלרים רב-שלביים מספקים לחץ גבוה וקצב זרימה גדול למערכות דלק ספינות תובעניות.
   • מבנה עמיד בפני קורוזיה: חומרים מפלדת אל-חלד או מסגסוגת עמידים בפני קורוזיה ממטנול ומרסס מלח.
   • תכנון קומפקטי: תצורה אנכית החוסכת מקום מתאימה לחללי מכונות צרים בספינות.
   • פעולה חלקה: אימפלר ודרך זרימה מותאמים מפחיתים מערבולות ומאריכים את חיי המשאבה.

2. היקף היישום

1. ספינות המונעות במתנול ומערכות דלק ירוקות
2. ספינות הדורשות בקרת דליפות קפדנית: מובילות כימיקלים, ספינות אספקת דלק, ספינות מטען ידידותיות לסביבה
3. מערכות ספינות אחרות: אספקת דלק, זרימת קירור נוזלי וכל מערכת הדורשת ביצועי איטום גבוהים

3. מבנה ועקרון פעולה

1. צימוד הנעה מגנטי:
   • מורכב ממגנטים פנימיים וחיצוניים המופרדים על ידי כיסוי בידוד
   • המגנט החיצוני מחובר למנוע, והמגנט הפנימי לפיר המדחף
   • הכוח המגנטי מעביר את הכוח לסיבוב האימפלר, ללא מגע פיזי עם הפיר
2. משאבה צנטריפוגלית רב-שלבית:
   • אימפלרים מרובים מפעילים לחץ על המדיום שלב אחר שלב, ומשיגים את הגובה והזרימה הנדרשים
   • גוף המשאבה אטום לחלוטין, מה שמבטל את הסיכון לדליפה

4. יתרונות ביצועים

1. בטיחות:תכנון ללא דליפות מבטיח פעולה בטוחה עם חומרים מסוכנים כמו מתנול
2. הגנה על הסביבה:מונע דליפות של חומרים מסוכנים, ומגן על הצוות ועל הסביבה
3. אמינות:מבטל אטמים דינמיים המועדים לתקלות, ומאריך את חיי הציוד
4. ביצועים בעלי יעילות גבוהה:פעולה יציבה תחת דרישות זרימה ולחץ גבוהים
5. הפחתת רעש וחיסכון באנרגיה:פעולה שקטה יותר וצריכת אנרגיה נמוכה יותר

5. תחזוקה וטיפול

1. בדקו באופן קבוע את עוצמת הצימוד המגנטי ואת תקינותו
2. נקה את מכסה הבידוד כדי למנוע מזיהומים להשפיע על ההנעה המגנטית
3. בדקו את המדחף ותא המשאבה לבלאי, במיוחד בעת העברת מתנול
4. תחזק את מערכות השימון והקירור לפי הצורך

6. דוגמאות ליישומים אופייניים

1. מערכות תדלוק מתנול למנועי ספינות
2. מובילים כימיים המובילים חומרים מסוכנים
3. מערכות לניקוי גזי פליטה של ספינות להעברה אמינה של נוזלים
