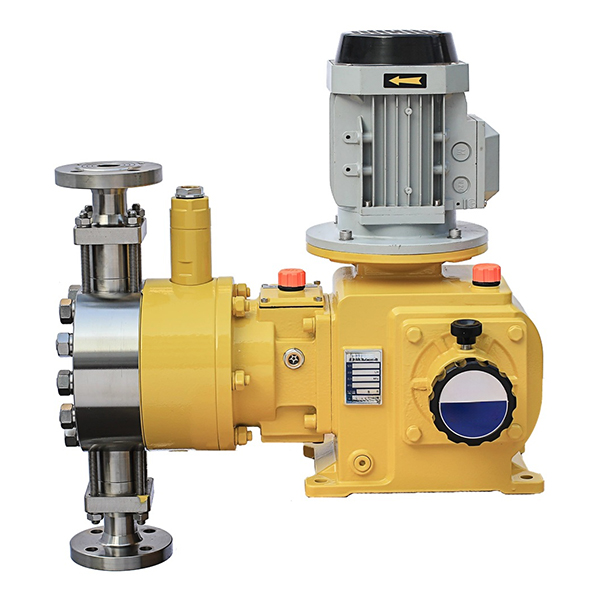

משאבת מדידה הידראולית עם דיאפרגמה ומערכת בקרה

משאבת המינון ההידראולית עם דיאפרגמה כפולה היא משאבה בעלת בטיחות גבוהה המיועדת למינון מדויק ולהובלה של חומרים מיוחדים. המבוססת על עיצוב משאבת דיאפרגמה הידראולית, היא כוללת דיאפרגמות כפולות ומערכת ניטור, המונעות ביעילות את הסיכונים של קרע במשאבות עם דיאפרגמה אחת.

משאבת מדידה הידראולית עם דיאפרגמה פרמטרים טכניים:

• זרימה בראש יחיד: Qmax = 1600 L/H
• טווח לחץ: Pmax = 70 MPa
• תצורה סטנדרטית: חומר 304, 316, 380Vac, 50Hz
• תצורה אופציונלית: חומר 316L, PVDF, 904, 2205, TA, Hastelloy C וכו'; המרת תדר מנוע, עמיד בפני פיצוץ, מתח מיוחד, תדר

משאבת מדידה עם דיאפרגמה הידראולית תכונות עיקריות:

1. תכנון דיאפרגמה כפולה: הקצה ההידראולי משתמש באיטום דיאפרגמה כפולה למניעת דליפות ובטיחות גבוהה יותר. התאמה בוואקום במהלך הפעולה מבטיחה מדידה ברמת דיוק גבוהה.
2. מערכת ניטור דיאפרגמה שבורה: חיישן מובנה מזהה קרע תוך 0.2 שניות, מפעיל אזעקה ועוצר את המשאבה, עם משוב אות לחדר הבקרה לצורך תחזוקה בזמן.
3. חומר דיאפרגמה מעולה: דיאפרגמת PTFE מספקת עמידות בפני קורוזיה וטמפרטורה בסביבות קשות.
4. הגנה אוטומטית על שחרור לחץ: שסתום עומס יתר מאפשר שחרור אוטומטי למניעת עומס יתר (לא לשימוש לטווח ארוך).
5. ישימות רחבה: מתאים לטמפרטורות גבוהות/נמוכות, צמיגות גבוהה, חומרים מאכלים, דליקים, נפיצים, רעילים, בעלי ריח רע, רדיואקטיביים ומדיות מיוחדות אחרות. תומך בתצורה מקבילה כפולה/רב-ראשית להגברת הזרימה, הפחתת הדופק או אספקה סימולטנית של מדיות מרובות.
6. בקרת אוטומציה: בקר מכה אופציונלי לאוטומציה מדויקת יותר.

משאבת מדידה הידראולית עם דיאפרגמה יתרונות:

1. תגובה מהירה של מערכת הבקרה, בטיחות גבוהה, עדיפה על מדדי תצוגה מסורתיים.
2. מנגנון אקסצנטרי מתכוונן, כיוונון מכה רציף 0-100%, דיוק ויציבות מדידה גבוהים, בקרת שגיאות בטווח של ±1%.
3. דיאפרגמה מתכתית (חד-שכבתית או רב-שכבתית) העמידה בלחץ של עד 70MPa.
4. מכלול שסתום בדיקה בעל דיוק גבוה (כדור, ערימה, סוג זווית), מושב שסתום שמיש משני הצדדים להפחתת עלויות התחזוקה.
