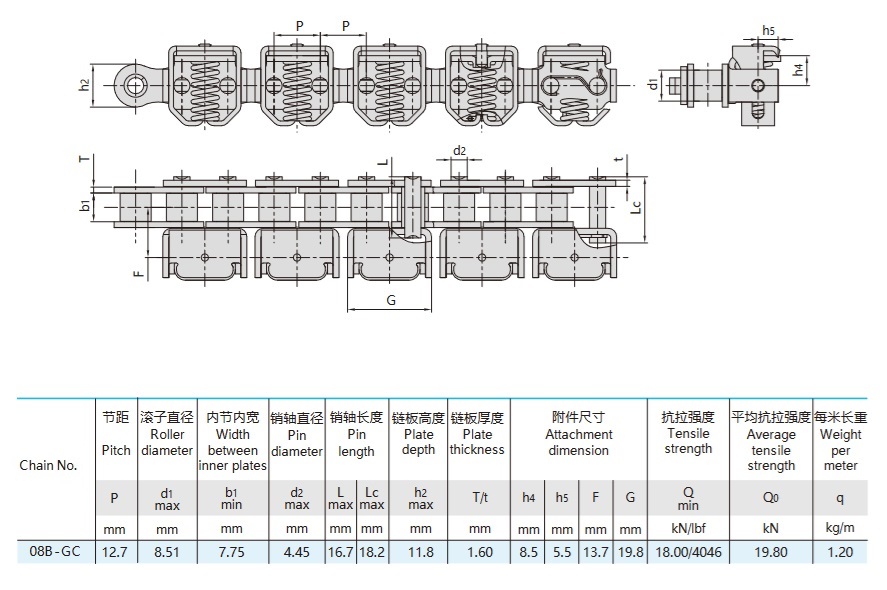

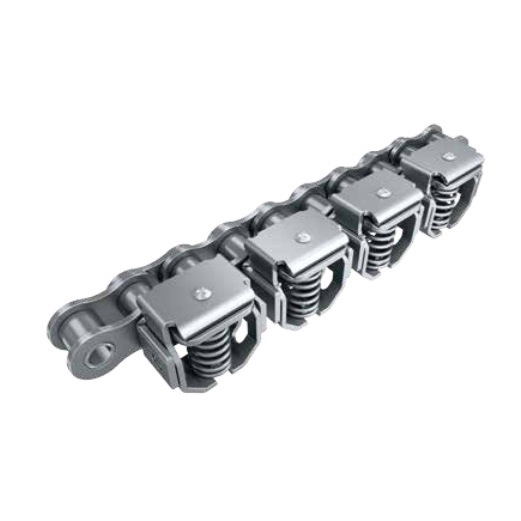

שרשרת אחיזה למכונות אריזת מזון עם מגני קפיץ

המלקחיים לשרשרת הסרט העבה תוכננו במיוחד עבור קווי ייצור למתיחת סרטי פלסטיק, והם כוללים מנגנון קפיצי חדשני ומנגנון איפוס קפיצי בעל יציבות גבוהה, המשפרים את האמינות, העמידות והתחרותיות בשוק.

מנגנון קפיץ ומנגנון איפוס

• מגן הקפיץ ממוקם בפתח חלל אחיזת הקפיץ, ואילו מנגנון איפוס הקפיץ בעל היציבות הגבוהה ממוקם בתוך החלל. קצה אחד של הקפיץ נוגע במשטח העליון הפנימי, והקצה השני נוגע במשטח התחתון הפנימי, מה שמשפר את האמינות ואת אורך חיי השירות.
• תכנון זה מחזק את הקפיץ על ידי אופטימיזציה של הזווית שלו והוספת מגן, מה שמשפר את העמידות של כל המתקן ומבנה שרשרת הידוק הסרט.

מבנה ועקרון ההידוק

• מורכב מידית מלקחיים, גוף מלקחיים וקפיץ המותקן בתוך שרוול קפיץ.
• נקודות המרכז של הפינים השונים הן: B (פין ארוך, גוף המלקחיים וידית), M (פין עליון, שרוול קפיצי וגוף המלקחיים), N/n (פין תחתון, שרוול קפיצי וידית במצבים פתוח/סגור).
• זוויות: זווית ההידוק הפתוחה (α) וזווית ההידוק הסגורה (β), כאשר β הוא 2–4 פעמים α, מבטיחות כוח הידוק חזק ואמין.
• חלק ההידוק של הסרט הוא משטח עגול ברדיוס של 25-35 מ"מ, המתאים לייצור סרטים עבים.
• מבנה ידית מלקחיים כפולה, כל גוף מלקחיים מצויד ב-2 סטים של מלקחיים וקפיצים זהים להגברת החוזק והאמינות.

ביצועים ויישומים

• מהדק סרטים בעובי 1.5–2 מ"מ, העונה על צרכי הייצור של סרטים בעובי 250–350 מיקרון.
• הידוק מדויק ואמין, עמיד בפני התרופפות וקרעים, ומסוגל לעמוד בפני פגיעות חזקות כתוצאה מפתיחה וסגירה תכופות.
• אידיאלי להידוק חזק ומדויק בקווי מתיחת סרטים ובסביבות ייצור תובעניות אחרות.
