Name: מקדחת ליבה הידראולית מלאה לסקר גיאולוגי
Brand: beentools

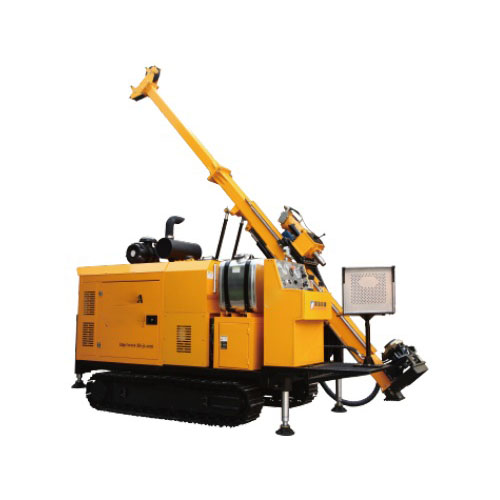

מקדחת ליבה הידראולית מלאה לסקר גיאולוגי

מתקן הקידוח ההידראולי המלא משתמש במערכות הידראוליות מתקדמות, המבטיחות קידוח יציב ויעיל עם הפעלה פשוטה. הוא מתאים לחקירה גיאולוגית, לחקירת מינרלים ולדרישות קידוח שונות. הציוד אמין וקל לתחזוקה.

מקדחת ליבה הידראולית מלאה

מקדחת ליבה הידראולית מלאה היא מכשיר קידוח יעיל וגמיש ביותר, הנמצא בשימוש נרחב לדגימת ליבות וחקר גיאולוגי. המקדחה, המבוססת על מערכת הידראולית, מתאימה לקידוחים בתנאים גיאולוגיים מורכבים שונים ועונה על צרכי הקידוח של תעשיות רבות.

תכונות

מצויד במערכת הנעה הידראולית מלאה ומסילות פלדה, המבטיחות ניידות יציבה ואמינה.

ראש הכוח העליון מציע תנועה לרוחב, שני הילוכים מכניים ומהירות מתכווננת ללא שלבים, לנוחות תפעול מרבית.

סיבוב ראש הכוח מונע על ידי מנוע משתנה, המשפר את היעילות התפעולית.

התורן כולל עיצוב מתקפל עם רגלי תמיכה תחתונות מתכווננות וקטעי הארכה אופציונליים לעומקי קידוח שונים.

חור הקידוח מצויד במתקן הידראולי ובמכשיר מרכוז משולב, המשפרים את דיוק הקידוח.

יישומים

נמצא בשימוש נרחב בחקר גיאולוגי, סקרי מינרלים מתכתיים, איתור משאבי פחם, דגימה לתעשייה הגרעינית, מחקר הידרולוגי, ומתאים למשימות קידוח בסביבות גיאולוגיות מורכבות שונות.

מקדחת ליבה הידראולית מלאה לסקרים גיאולוגיים
דגם		BYDX-2A
פריט		יחידה	פרמטר	הערות
קיבולת קידוח	מוט קידוח BQ	מ	500	φ55.6 מ"מ
	מוט קידוח NQ		35	φ69.9 מ"מ
	מוט קידוח HQ		120	φ88.9 מ"מ
מנוע דיזל	דגם	/	4BTA3.9-C100	קאמינס
	הספק נומינלי	kW	74
	מהירות מדורגת	סל"ד	2200
ראש כוח	מהירות סיבוב מרבית	סל"ד	1200
	מומנט מרבי	N·m	90
	טווח מהירות סיבוב	סל"ד	405 עד 874	הילוך I
	טווח מהירות סיבוב	סל"ד	560 עד 1200	הילוך II
	מומנט מתאים	N·m	900 עד 425	הילוך I
	מומנט מתאים	N·m	630 עד 293	הילוך II
	קוטר חור מעבר ציר	מ"מ	סוג הנעה עליונה
	מרחק תנועה לרוחב	מ	26
מנגנון הזנה	מהלך הזנה	מ	1
	כוח הרמה מרבי	kN	5
	כוח הזנה מרבי	kN	25
תורן	גובה כולל	מ	6
	זווית מתכווננת	מעלות	0 עד 90
	זווית קידוח	מעלות	45 עד 90
	מהלך החלקה	מ"מ	71
מנוף ראשי	כוח הרמה בחבל יחיד	kN	20	שכבה ראשונה
	מהירות הרמה	מטר/דקה	8	שכבה ראשונה
	אורך כבל התיל	מ	3
	קוטר חבל התיל	מ	14
מתיחת חבל	כוח הרמה של חבל בודד	kN	8	שכבה ראשונה
	מהירות הרמה	מטר/דקה	9	שכבה ראשונה
	אורך כבל התיל	מ	50
	קוטר חבל התיל	מ"מ	6
משאבת בוץ	דגם	/	BW-100
	קצב זרימה מרבי	ליטר/דקה	10
	לחץ מרבי	MPa	6
מחזיק פתח	מוט קידוח מתאים	מ"מ	BQ, NQ, HQ, PQ
מחזיק פתח	חור עובר	מ"מ	φ124
שלדת זחלים	מהירות נסיעה	קמ"ש	1.5 עד 2.5
שלדת זחלים	יכולת טיפוס	מעלות	≤30
מידות (אורך x רוחב x גובה)	גודל עבודה	מ	4100x1840x6000
מידות (אורך x רוחב x גובה)	גודל הובלה	מ"מ	4200x1840x2400
משקל	מכונה ראשית	טון	5.5

צור קשר

תיאור
פרמטרים טכניים

תיאור

מצויד במערכת הנעה הידראולית מלאה ומסילות פלדה, המבטיחות ניידות יציבה ואמינה.
ראש הכוח העליון מציע תנועה לרוחב, שני הילוכים מכניים ומהירות מתכווננת ללא שלבים, לנוחות תפעול מרבית.
סיבוב ראש הכוח מונע על ידי מנוע משתנה, המשפר את היעילות התפעולית.
התורן כולל עיצוב מתקפל עם רגלי תמיכה תחתונות מתכווננות וקטעי הארכה אופציונליים לעומקי קידוח שונים.
חור הקידוח מצויד במתקן הידראולי ובמכשיר מרכוז משולב, המשפרים את דיוק הקידוח.

פרמטרים טכניים

מקדחת ליבה הידראולית מלאה לסקרים גיאולוגיים
דגם		BYDX-2A
פריט		יחידה	פרמטר	הערות
קיבולת קידוח	מוט קידוח BQ	מ	500	φ55.6 מ"מ
	מוט קידוח NQ		35	φ69.9 מ"מ
	מוט קידוח HQ		120	φ88.9 מ"מ
מנוע דיזל	דגם	/	4BTA3.9-C100	קאמינס
	הספק נומינלי	kW	74
	מהירות מדורגת	סל"ד	2200
ראש כוח	מהירות סיבוב מרבית	סל"ד	1200
	מומנט מרבי	N·m	90
	טווח מהירות סיבוב	סל"ד	405 עד 874	הילוך I
	טווח מהירות סיבוב	סל"ד	560 עד 1200	הילוך II
	מומנט מתאים	N·m	900 עד 425	הילוך I
	מומנט מתאים	N·m	630 עד 293	הילוך II
	קוטר חור מעבר ציר	מ"מ	סוג הנעה עליונה
	מרחק תנועה לרוחב	מ	26
מנגנון הזנה	מהלך הזנה	מ	1
	כוח הרמה מרבי	kN	5
	כוח הזנה מרבי	kN	25
תורן	גובה כולל	מ	6
	זווית מתכווננת	מעלות	0 עד 90
	זווית קידוח	מעלות	45 עד 90
	מהלך החלקה	מ"מ	71
מנוף ראשי	כוח הרמה בחבל יחיד	kN	20	שכבה ראשונה
	מהירות הרמה	מטר/דקה	8	שכבה ראשונה
	אורך כבל התיל	מ	3
	קוטר חבל התיל	מ	14
מתיחת חבל	כוח הרמה של חבל בודד	kN	8	שכבה ראשונה
	מהירות הרמה	מטר/דקה	9	שכבה ראשונה
	אורך כבל התיל	מ	50
	קוטר חבל התיל	מ"מ	6
משאבת בוץ	דגם	/	BW-100
	קצב זרימה מרבי	ליטר/דקה	10
	לחץ מרבי	MPa	6
מחזיק פתח	מוט קידוח מתאים	מ"מ	BQ, NQ, HQ, PQ
מחזיק פתח	חור עובר	מ"מ	φ124
שלדת זחלים	מהירות נסיעה	קמ"ש	1.5 עד 2.5
שלדת זחלים	יכולת טיפוס	מעלות	≤30
מידות (אורך x רוחב x גובה)	גודל עבודה	מ	4100x1840x6000
מידות (אורך x רוחב x גובה)	גודל הובלה	מ"מ	4200x1840x2400
משקל	מכונה ראשית	טון	5.5
