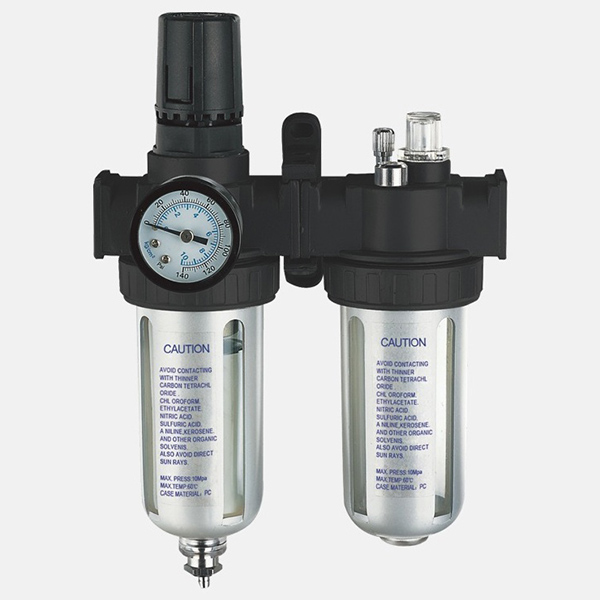

יחידת שילוב FRL הכוללת מסנן, ווסת לחץ ומשמן

מסנן האוויר, ווסת הלחץ והמשמן 3 ב-1 הוא מכשיר משולב נפוץ במערכות פנאומטיות המשלב שלוש פונקציות: סינון, ויסות לחץ ושימון. הוא משמש בדרך כלל במערכות אוויר דחוס הדורשות אוויר נקי, ויסות לחץ מדויק ושימון של כלים או ציוד פנאומטיים. שילוב זה מאפשר תכנון צנרת פשוט יותר, שיפור יעילות המערכת, הארכת חיי השירות של כלים פנאומטיים ותפעול יציב.

תכונות יחידת השילוב FRL

• טווח זרימה:800 ליטר/דקה
• גודל יציאה:1/4, 3/8, 1/2
• לחץ מדורג:0 עד 150 psi
• לחץ מרבי:220 psi
• עיצוב קומפקטי:עיצוב משולב בעל שלוש פונקציות חוסך מקום, מפשט את ההתקנה ומצמצם את חיבורי הצינורות.
• דיוק ויסות הלחץ:מספקת ויסות לחץ מדויק כדי להבטיח שכלי עבודה ומערכות פנאומטיות יפעלו בלחץ העבודה הנכון.
• פונקציית שימון:מספקת שימון אחיד למערכת הפנאומטית, מפחיתה חיכוך ובלאי ומאריכה את חיי הציוד.

כיצד פועלת יחידת השילוב FRL

יחידת FRL 3 ב-1 מפשטת את התכנון והתחזוקה של מערכות אוויר דחוס על ידי שילוב מסנן אוויר, ווסת לחץ ומסנן שמן ביחידה אחת. היא פועלת באופן הבא:

1. סינון אוויר:האוויר הדחוס עובר תחילה דרך מסנן האוויר המובנה. תפקידו של המסנן הוא להסיר זיהומים, אבק, לחות וערפל שמן ומזהמים אחרים מהאוויר, כדי להבטיח שהאוויר הנכנס לכלים ולציוד הפנאומטיים יהיה נקי, וכדי למנוע זיהום של רכיבים פנאומטיים.
2. ויסות לחץ:האוויר הדחוס המסונן נכנס למתקן ויסות הלחץ. המתקן קובע את לחץ העבודה הנכון על ידי כיוונון הידית או שיטות בקרה אחרות, כדי להבטיח שהכלים והציוד הפנאומטיים במערכת יקבלו לחץ אוויר יציב ומדויק. באמצעות המתקן, המשתמשים יכולים לכוונן במדויק את לחץ העבודה של הכלים הפנאומטיים בהתאם לדרישות היישום השונות, ולמנוע נזק לכלים או חוסר יעילות הנגרמים מלחץ גבוה או נמוך מדי.
3. שימון:חלק המשמן מוסיף את הכמות המתאימה של חומר סיכה לאוויר הדחוס, כדי להבטיח שהכלים והציוד הפנאומטיים יקבלו שימון מספיק, ובכך להפחית את החיכוך והשחיקה המכניים. המשמן מאמץ בדרך כלל את שיטת השימון המיקרו, בהתאם לצורך לשלוט במדויק בכמות חומר הסיכה, כדי למנוע בעיות של שימון יתר או שימון לא מספיק.

תחומי יישום של יחידת שילוב FRL

1. כלים פנאומטיים:נמצא בשימוש נרחב במגוון כלים פנאומטיים, כגון מפתחות ברגים פנאומטיים, צבתות פנאומטיות, מטחנות פנאומטיות וכדומה. ציוד FRL 3 ב-1 מבטיח פעולה יעילה ויציבה של הכלים על ידי אספקת אוויר נקי, לחץ עבודה מתאים ושימון מדויק.
2. קווי ייצור אוטומטיים:ציוד פנאומטי המשמש בייצור אוטומטי, כגון זרועות רובוטיות, מכשירי הזנה אוטומטיים וכו', דורש לעתים קרובות ויסות מדויק של לחץ האוויר ואוויר דחוס נקי, ויחידת FRL 3 ב-1 מבטיחה את היציבות והאמינות של מערכות אלה.
3. תעשיות המזון והתרופות:לתעשיות אלה דרישות גבוהות מאוד לאיכות האוויר, יחידת FRL 3 ב-1 יכולה לסנן ביעילות את הזיהומים וערפל השמן באוויר הדחוס כדי למנוע זיהום אוויר, ובמקביל לספק שימון כדי להבטיח את פעולתו היציבה של הציוד הפנאומטי לאורך זמן.
4. ציוד אריזה והדפסה:תעשיית האריזה וציוד הדפוס משתמשים לעתים קרובות בציוד פנאומטי. ציוד FRL 3 ב-1 יכול להבטיח שהמכשירים הללו יפעלו בלחץ יציב וביעילות, ובאמצעות משמן להפחית את הבלאי של הציוד ולהאריך את חיי השירות.
5. תיקון וייצור רכב:כלים פנאומטיים נמצאים בשימוש נרחב בתהליכי תיקון וייצור רכב. יחידת FRL 3 ב-1 יכולה לספק לכלים אלה אוויר נקי, לחץ יציב ושימון נאות הנדרשים להבטחת פעולה יעילה ומדויקת של הציוד.
6. תעשיית עיבוד שבבי:בעיבוד שבבי מדויק, ציוד פנאומטי לפעולות מדויקות, יחידת FRL 3 ב-1 יכולה לספק את לחץ האוויר הדרוש, אוויר נקי ושימון נאות לציוד, כדי להבטיח את איכות העיבוד ואת יציבות הציוד.
7. מערכת פנאומטית במפעל:במפעלים רבים נדרשת מערכת פנאומטית לשמירה על טוהר האוויר, יציבות הלחץ ולהבטחת שימון הכלים והציוד הפנאומטיים. יחידת FRL 3 ב-1 עונה על צרכים אלה, מייעלת את ביצועי המערכת ומאריכה את חיי השירות של הציוד.
