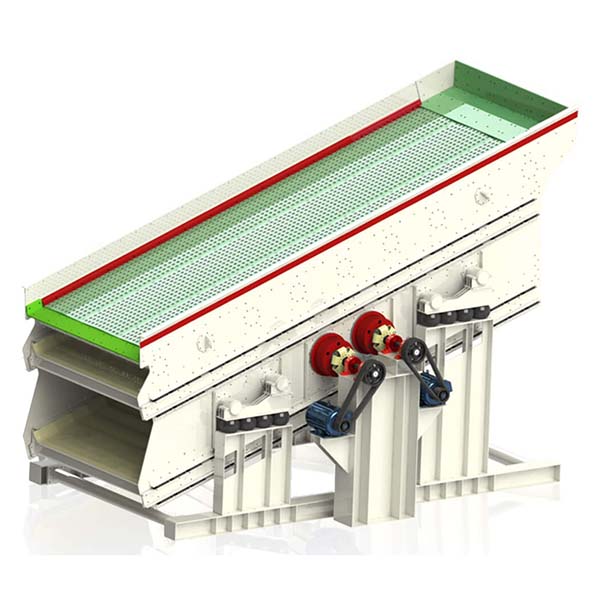

מסך רטט עם זרימה הפוכה עם פונקציית תדר משתנה

מסך רטט Flip Flow פורץ את מגבלות המבנה הסטטי של משטח המסך הרטט המסורתי, באמצעות שילוב של משטח מסך דינמי ועוצמת רטט גבוהה במיוחד, כדי להשיג התרופפות וסיווג יסודיים יותר של החומרים.

המאפיינים המבניים של מסך הרטט Flip Flow:

1. מבנה מסך דינמי: משטח המסך ההפוך אינו קבוע עוד, באמצעות תנועת מתיחה והרפיה תקופתית עם עיוות משטח המסך, מה שמפחית מאוד את תופעת ההידבקות והסתם של החומר;
2. תכנון כוח רטט סופר: עוצמת עירור תיבת המסך של 34g, משטח המסך מקומי עד 3050g, מפרק לחלוטין את מסת החומרים;
3. מערכת רטט דו-שכבתית: מסגרת המסך הרוטטת הראשית למסלול המעגלי, מסגרת המסך הצפה למסלול האליפטי, שתי צורות הרטט משתפות פעולה זו עם זו כדי לשפר את יעילות הסינון;
4. רשת מסך פוליאוריטן עם נקבוביות פתוחות גבוהות: שימוש בחומר פוליאוריטן בעל גמישות גבוהה, עם אורך חיים ארוך יותר ועמידות גבוהה יותר בפני שחיקה, תוך שיפור משמעותי בקצב הסינון ליחידת שטח;
5. עיצוב גוף מסך מודולרי בצורת U: משפר את חוזק המבנה של הלוח הצדדי, מפחית את ריכוז הלחץ במהלך הפעולה ומאריך את אורך חיי השירות של המכונה כולה;
6. תדר מתכוונן: על ידי התאמת תדר ההפעלה, ניתן להגדיר את קצב הסינון לחומרים בעלי גודל חלקיקים ולחות שונים.

היתרונות העיקריים של מסך הרטט עם זרימה הפוכה:

1. לפתרון הבעיה העיקשת של סתימת חורים: עיוות היפוך משטח המסך עם רטט בתדר גבוה, עם יכולת ניקוי עצמי מצוינת, המפחיתה את סתימת חורי המסך;
2. שיפור יעילות הסינון הוא מרשים: מתאים לחמר, חול רטוב, תרחיף פחם, אבקת אבן וחומרים אחרים שקשה לעבד באמצעות ציוד מסורתי;
3. פעולה יציבה וצריכת אנרגיה נמוכה: למרות עוצמת הרטט הגבוהה של משטח המסך, משרעת המארח קטנה, ההשפעה על היסוד קלה, ואין צורך בטיפול מורכב ביסוד;
4. מבנה קומפקטי ואמין: כל חלקי מכונת הסינון עם מסלול תנועה סביר וצף של מסגרת המסך הם חלקים, ועמידות הציוד גבוהה;
5. תחזוקה נוחה: החלפה קלה של רשת המסך, מחזור תחזוקה ארוך, הפחתה משמעותית בעלויות התפעול.

עקרון העבודה של מסך רוטט עם זרימה הפוכה:

מסך רוטט עם זרימה הפוכה מורכב משתי מערכות רטט: האחת היא מסגרת המסך הראשית הקבועה, עם רטט מסלול מעגלי סטנדרטי; השנייה היא מסגרת המסך הצפה המותקנת על גבי מסגרת המסך הראשית, לתנועת מסלול אליפטית בכיוון הציר הארוך. במהלך תהליך הרטט, רשת המסך מייצרת שינויים תקופתיים במתיחות ובהרפיה, בעוד חורי המסך עוברים עיוות קל, כך שהחלקיקים המוצמדים לרשת המסך מתקלפים אוטומטית, כדי להשיג אפקט של ניקוי עצמי רציף.

מבנה זה מאפשר יצירת השפעה וחיכוך נאותים יותר בין משטח המסך לחומר, מה שמאפשר לשחרר ביעילות את החומר האגרגטי ולשפר את יעילות הסינון. ניתן לכוונן את פרמטרי הרטט (כגון תדר ומשרעת) בהתאם לצרכים של תנאי עבודה שונים, ובכך להתאים למגוון תרחישי סינון.

תחומי יישום אופייניים של מסך רטט עם זרימה הפוכה:

1. סינון כרייה: משמש לסינון מקדים או סינון עדין של חומרים רטובים בעלי גרגרים עדינים כגון עפרת ברזל בעלת צמיגות גבוהה, עפרת מנגן, טונגסטן ועפרת פח;
2. ייצור חול ממוכן: משמש לחול רטוב, השבת אבקת אבן, בקרת איכות, מניעת אובדן חומרים עדינים;
3. תעשיית הפחם: סיווג יעיל וניקוז מים מחומרים המכילים מים כגון תרחיף פחם, פחם רטוב ופסולת;
4. תעשייה כימית ותחום הגנת הסביבה: מתאים לסינון אבקה בעלת לחות גבוהה, סיגים, משקעים וחומרים קשים אחרים לטיפול;
5. בנייה ובניית מנהרות: הפרדת בוץ, סינון חול וחצץ ותהליך מיחזור לשיפור יכולת העיבוד והניקיון.
