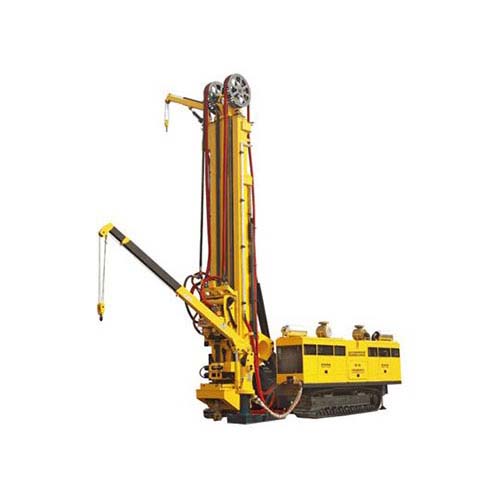

מתקן קידוח רב-תכליתי על זחלים למתאן מפחם

מתקן קידוח רב-תכליתי למתאן מפחם

מתקן הקידוח הרב-תכליתי מסוג זחלי למתאן מפחם משלב בין מיצוי יעיל וחיפוש גיאולוגי, ומציע מערכת הידראולית מתקדמת ועיצוב זחלי גמיש, מה שהופך אותו למתאים לסביבות כרייה ולמשימות קידוח שונות.

צור קשר
תיאור

מתקן קידוח רב-תכליתי מסוג זחלי לקידוח מתאן מפחם

מתקן הקידוח הרב-תכליתי מסוג זחל למתאן מפחם הוא מתקן קידוח יעיל ביותר שתוכנן במיוחד לפיתוח משאבי גז טבעי לא קונבנציונליים ולפרויקטים הנדסיים שונים. מתקן זה, המבוסס על שלדת זחל, מתהדר בניידות מצוינת, המאפשרת לו להסתגל לשטחים מורכבים ולתנאי עבודה משתנים. הוא מציג ביצועים יוצאים מן הכלל הן בהפקת אנרגיה והן ביישומים הנדסיים לשעת חירום.

תכונות של מתקן קידוח רב-תכליתי מסוג זחל למתאן מפחם

  • מצוידת במערכת הנעה הידראולית מלאה ובשלדת זחלים, מה שהופך אותה מתאימה לעבודה בשטח ולתנאי קרקע לא אחידים.
  • תצורת כוח כפולה של מנוע דיזל מאפשרת בחירה גמישה בין פעולה סימולטנית או עצמאית, ומשפרת את היעילות והאמינות.
  • זרוע הקידוח עושה שימוש בצילינדר הרמת תורן ובמנגנון הכפלת מהירות שרשרת, המאפשרים הובלה קלה יותר ומהלך עבודה ארוך יותר.
  • ראש הכוח כולל מבנה הניתן להטיה בזווית של 80 מעלות כלפי מעלה, יחד עם ציר צף ופונקציית תנועה לרוחב, המשפרים את יכולת ההסתגלות של הקידוח.
  • ראש הבאר נשלט מרחוק באמצעות מערכת הידראולית ומצויד במנגנון פריצת מוט קידוח להפעלה נוחה ויעילה.
  • היחידה הראשית מצוידת במנוף מובנה להקל על הטיפול באתר, מה שמפחית באופן יעיל את עוצמת העבודה.
  • חדר בקרה עצמאי מאפשר הפעלה מרחוק, ומבטיח סביבת עבודה מעולה ובטוחה.

יישומים

נמצא בשימוש נרחב בחיפוש והפקת מתאן מפחם ופלדת פצלים, קידוח נפט וגז טבעי רדוד, ובניית בארות גיאותרמיות. הוא מתאים גם להנדסה חירום, קידוחי אוורור מכרות, צינורות ניקוז, ומגוון תרחישי כרייה והנדסה אחרים.

פרמטרים טכניים
מתקן קידוח רב-תכליתי למתאן מפחם
דגם BD-750
פריט יחידה פרמטר הערות
קיבולת קידוח מוט קידוח Φ89 מ"מ מ 32
מוט קידוח Φ114.3 מ"מ 2200
מוט קידוח Φ127 מ"מ 1600
מנוע דיזל דגם / Weichai WP12.375 Weichai WP12.375
הספק נומינלי kW 276x2
מהירות מדורגת סל"ד 2100
ראש כוח טווח מהירות סל"ד 0 עד 85 הילוך I
0 עד 170 הילוך Ⅱ
מומנט מרבי kN·m 34 Ⅰ הילוך
17 הילוך Ⅱ
מומנט פריצה הפוך מרבי kN·m 42
קוטר חור מעבר פיר ראשי מ"מ 75
זווית הטיה כלפי מעלה מעלות 0 עד 80
מרחק תנועה לרוחב מ"מ 850
מנגנון הזנה מהלך הזנה מ 1
כוח הרמה מרבי kN 7
מהירות הרמה מקסימלית מטר/דקה 30
כוח הזנה מרבי kN 17
מהירות הזנה מקסימלית מטר/דקה 80
תורן גובה כולל מ 19.5
זווית כוונון מעלות 0 עד 90
זווית קידוח מעלות 45 עד 90
כננת למדידת גז כוח הרמה בחבל יחיד kN 1 שכבה ראשונה
מהירות הרמה מטר/דקה 0 עד 280
אורך חבל התיל מ 15
קוטר חבל התיל מ 8
מכשיר הידוק ושחרור מומנט פריצה מרבי kN·m 70 (אופציונלי)
מומנט מקסימלי להרכבה kN·m 3
מנוף מובנה כוח הרמה של חבל בודד kN 30 (אופציונלי)
קוטר חבל התיל מ"מ 10
אורך חבל תיל מ 12
משאבת בוץ דגם / BW-600
קצב זרימה מרבי ליטר/דקה 600
לחץ מרבי MPa 10
משאבת קצף זרימה מקסימלית L/min 1
קוטר פתח ראש הבאר קוטר פתח מרבי מ"מ 650
שלדת זחלים מהירות נסיעה קמ"ש 1.2 עד 2.4
יכולת טיפוס מעלות ≤30
מידות (אורך x רוחב x גובה) מידות עבודה מ"מ 9500x3200x19500
מידות הובלה מ 13500x3200x3400
משקל מכונה ראשית 55
