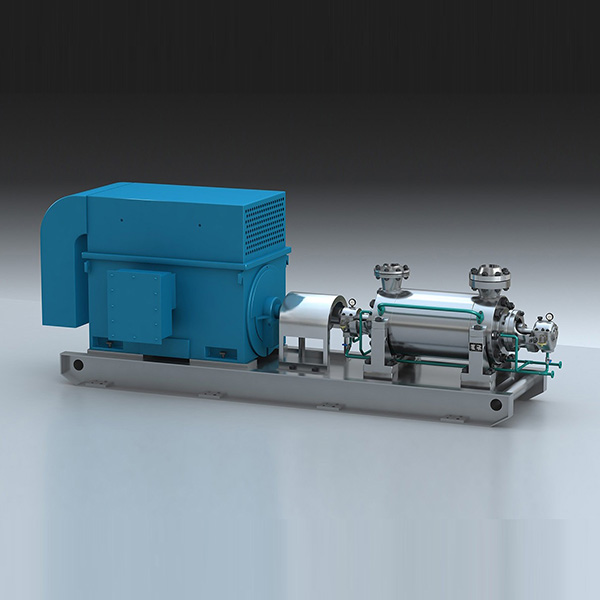

משאבת הזנת דוד, שהיא משאבה מפוצלת רדיאלית עם מארז יחיד

משאבות הזנת דוד חיוניות לאספקת מים בלחץ גבוה לדודים, להבטחת ייצור אדים יציב וייצור תעשייתי אמין. משאבות אלה מעלות ביעילות את המים ללחץ הנדרש על ידי הדוד, תוך התגברות על התנגדות ואובדן לחץ לצורך פעולה רציפה.

עקרון הפעולה

1. שלב היניקה:המים נשאבים מהמקור אל גוף המשאבה דרך פתח היניקה.
2. שלב הלחץ:אימפלרים מסתובבים מייצרים כוח צנטריפוגלי, ומגבירים את לחץ המים בהדרגה עם מעברם בשלבים מרובים.
3. אספקה בלחץ גבוה:כל שלב של המדחף מפעיל לחץ על המים, אשר לאחר מכן מוזרמים בלחץ גבוה לדוד או למערכות נלוות.

פרמטרים טכניים עיקריים

• קצב זרימה (Q): 25 עד 800 מ"ק/שעה
• גובה (H): 300 עד 1870 מ'
• טמפרטורת הפעלה: ≤ 160 °C
• הספק הנעה: עד 3300 קילוואט

מאפיינים מבניים

• משאבה רב-שלבית רדיאלית מפוצלת אופקית עם מארז יחיד:תכנון אופקי חוסך מקום עם התקנה ותחזוקה קלות. משאבה רב-שלבית משיגה גובה יעיל ויעילות גבוהה.
• התקנה על קו מרכזי:מבטיחה פעולה חלקה, מפחיתה רעידות ואובדן.
• יציאות יניקה ופריקה עליונות:משפרת את יציבות הזרימה ומקלה על ההתקנה והתחזוקה, במיוחד בחללים מוגבלים.

תכונות עיקריות

• ראש גבוה וזרימה גדולה:מספק גובה של עד 1870 מטר וזרימה של 800 מ"ק/שעה לצרכים תובעניים של אספקת מים לדודים ולתעשייה.
• יעילות גבוהה וחיסכון באנרגיה:תכנון צנטריפוגלי רב-שלבי מציע יעילות נפחית גבוהה וצריכת אנרגיה נמוכה.
• עמידות בטמפרטורות גבוהות ובקורוזיה:פועל ביציבות בטמפרטורות של עד 160 °C עם חומרים עמידים בפני קורוזיה לאורך חיים ארוך.
• רעש נמוך, רטט נמוך:התקנה במרכז ודיוק בייצור מבטיחים פעולה שקטה ויציבה.
• אמינות גבוהה:עיצוב קומפקטי ומתקדם תומך בפעולה ארוכת טווח בסביבות קשות.

יישומים עיקריים

• מים להזנת דוודים בתחנות כוח תרמיות:מספק מים בלחץ גבוה לייצור קיטור בתחנות כוח תרמיות.
• תהליכי זיקוק ופטרוכימיה:מספק מים בלחץ גבוה לשמירה על הטמפרטורה והלחץ בתהליכים תעשייתיים כבדים.
• מתקני אספקת מים לתעשייה:משמשות בתעשיות הפלדה, החשמל ותעשיות אחרות למערכות אספקת מים בלחץ גבוה.
